YFQDX3閥門電裝配件，蝶閥電裝蝸輪箱裝配電動執行器

產品特點

 YFQDX3閥門電裝配件，蝶閥電裝蝸輪箱裝配電動執行器是一款90°部分回轉型手動驅動裝置，產品適用于球閥、蝶閥、旋塞閥等類型閥門。該系列產品箱體采用WCB碳鋼精鑄，蝸桿和齒輪都經過高頻淬火處理，提高了 產品的使用強度，更適用于不同階段低溫環境。根據輸出扭矩大小，產品承載能力強弱，手輪采用球墨鑄件、鋼管焊接。

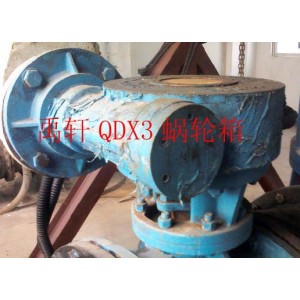

      QDX3電動閥門蝸輪箱是與多回轉閥門電動裝置組合而成的一種部分回轉型閥門電動驅動裝置。與閥門連接的法蘭全部采用ISO 5211國際標準，互換性強，型號齊全，便于閥門匹配安裝。

蝸輪箱、閥門蝸輪箱安裝注意事項大致有以下幾點：

閥門蝸輪箱首先檢查蝸輪軸內孔、鍵槽、裝置殼體法蘭盤與閥桿軸、鍵、閥體安裝法蘭盤是否相符。 檢查無誤后將本裝置裝于閥門上。 閥門蝸輪箱轉動裝置上的手輪，調整限位螺釘，使指示盤上的指示針能在全關時指向CLOSE，全開時指向OPEN。閥門蝸輪箱均備圓孔帶鍵和扁孔、方孔與閥連接的型式供用戶選擇，并可按用戶要求加工制作。 選用閥門蝸輪箱時，應注意連接尺寸與閥門的相應尺寸一致，如有特殊要求，請?jiān)谟嗀洉r(shí)提出。 安裝時，首先應將閥門和本裝置的指示盤均處在關閉的位置，以便協調一致。

訂貨使用須知：

1.連接螺孔排列錯開中線位置為X。

2.驅動裝置安裝正確，蝸輪軸孔與閥門軸應同心。螺絲緊固牢靠。

3.加載到手輪上的操作力達到規定要求時，即可輸出額定扭矩。用戶不得更改手輪直徑和使用超出規定,輸入合力的力量操作，以免損壞機件
