本SNCR系統主要包括還原劑（20%氨水）儲存系統、PID稀釋分配系統、噴射系統三部分。還原劑儲存系統實現還原劑的儲存功能，然后由PID稀釋分配系統根據爐窯蓄熱室吸熱、放熱的間歇運行形式將還原劑送入噴射系統間歇性運行。當2組蓄熱室處于吸熱狀態時（排煙），對應的兩組噴射系統開啟，對煙氣進行脫硝處理；反之另外2組蓄熱室處于放熱狀態時（進氣），對應的兩組噴射系統則停止工作；所需反饋信號通過與進、排煙道各閘門的開、關信號聯動。

脫硝還原劑（氨水）、稀釋用去鹽水及壓縮空氣進入本模塊后，根據NOx排放濃度反饋信息手動調節脫硝還原劑（氨水）的噴射用量并能根據窯爐工作狀況切換噴射系統；壓縮空氣則通過分配器分配到每組噴射裝置中。

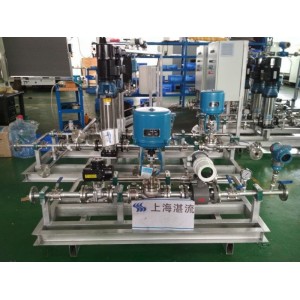

玻璃窯稀釋計量分配模塊內有PID控制器、電動調節閥、混合器、分配器、流量計；空氣過濾器、減壓閥、流量傳感器、電磁閥組、氣體分配器及各路液、氣壓力顯示裝置和傳感裝置等。具有整體結構簡潔緊湊，集成度高，操作及安裝簡便，液、氣管路聯接分布整齊合理，基本免維護等優點。

安裝說明：

①  本模塊宜安裝在操作現場，安裝時應注意模塊四周應留有足夠的距離，以便各管道的連接及維修空間（模塊后方最少預留1000mm以上維修空間）；同時應注意遠離高溫區域，避免因溫度過高而影響模塊內電氣設備的正常運行。

②   本模塊右側已預留脫硝還原劑（氨水）及稀釋水1/2＂內螺紋接口，安裝時只需將各路供液管道旋緊至不滲漏即可。

③   本模塊左側則預留脫硝還原劑（氨水）供液及壓縮空氣（?6mm/?8mm）快速接口，安裝時只需將各路氣、液軟管按相應編號插入快速接口
