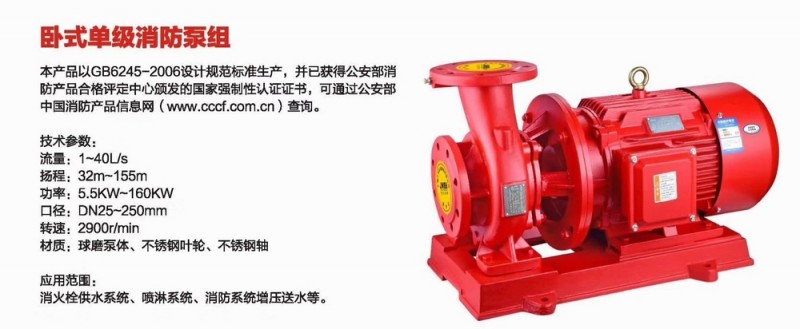

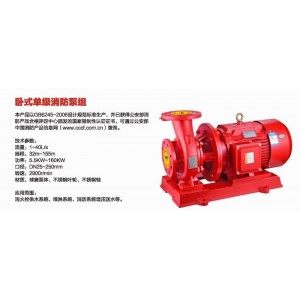

一、XBD-W型臥式消防泵產品簡介：上海三利給水設備有限公司
臥式消防泵在一般立式泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISW基礎上生出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有節能、噪音低等優點。符合新機械部JB/T53058-93的標準要求。
二、XBD-W型臥式消防泵主要用途：上海三利給水設備有限公司
1、供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，使用溫度t≤120℃。
3、供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃~+120℃。
4、供輸送柴油等油類產品或液體，被輸送介質溫度為-20~ +120℃。

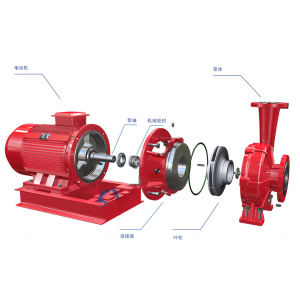

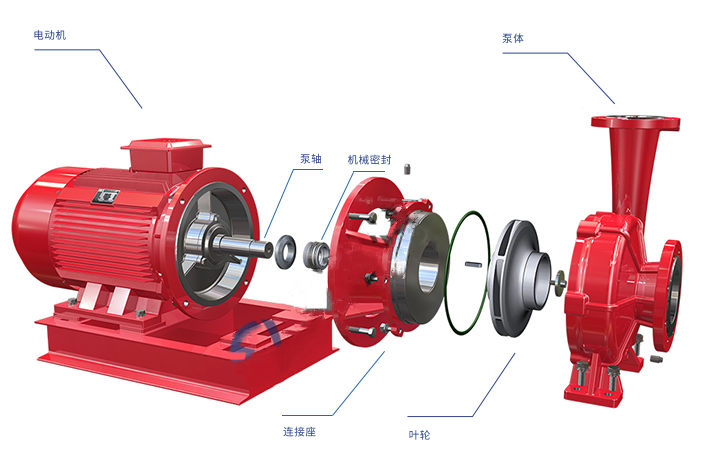

三、XBD-W型臥式消防泵特點：上海三利給水設備有限公司
1、運行平穩：泵軸的同心度及葉輪的動靜平衡，平穩運行，無振動。
2、滴水不漏：不同材質的硬質合金密封，不同介質輸送均無泄漏。
3、噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
4、故障率低：結構簡單合理，關鍵部分采用；配套，整機沒故障工作時間有效提高。
5、維修方便：更換密封、軸承，簡易方便。
6、占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

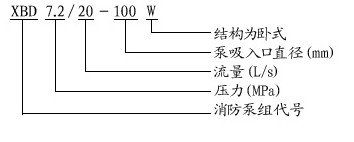

四、XBD-W型臥式消防泵型號意義：上海三利給水設備有限公司
五、XBD-W型臥式消防泵選型要點：上海三利給水設備有限公司
臥式消防泵要合理選泵，需要綜合考慮泵機組、泵站投入和運行費用等綜合技術經濟指標，使之符合經濟、安全、適用的原則。具體包括以下幾個方面：
1）、應選擇低噪聲、節能型水泵，嚴禁選擇淘汰產品。
2）、應根據設計流量、所需揚程選泵，且考慮水泵因磨損等原因造成水泵出力下降，可按計算所得揚程H乘以1.05～1.10系數后選泵；應選擇特性曲線為隨流量增其揚程逐漸下降的水泵，這樣的泵工作穩定，并聯工作時穩定；且水泵的運行工作點應保持在高區間運行，這樣既節能又不易損壞機件。
3）、采用調速泵組或額定轉速泵組編組運行供水。泵組的大出水量不應小于小區給水設計流量，并應以消防工況校核。
4）、當單泵可以滿足要求時，則不宜采用多臺并聯方式；若必須采用多臺并聯運行或大小泵搭配方式時，其型號、臺數不宜過多，型號一般不宜超過兩種，水泵的揚程范圍應相近；并聯運行時每臺泵宜仍在高區范圍內運行。
5）、變頻調速泵（組）設計供水流量應滿足生活給水系統中的大設計秒流量的要求。電源須雙電源或雙回路供電；水泵的工作點應選在水泵特性曲線（Q-H曲線）的高工作區內，并不得選在Q-H曲線的延長線上，設計的不利工作點應在水泵特性曲線區段的右端點，即水泵出水量大、而揚程較低但能滿足要求的那個點，也就是水泵特性曲線區的低點與管道特性曲線的交叉點。水泵調速工作范圍能盡量在水泵高段內；調速范圍宜設在水泵供水量的25%～99%之間；設備應具有水位自動控制功能。
6）、生活加壓給水系統的水泵機組應設置備用泵，備用泵的供水能力應大于大一臺運行水泵的供水能力，水泵宜自動切換，交替運行。
六、XBD-W型臥式消防泵型號參數：上海三利給水設備有限公司
|
型 號 |
流量Q |
壓力P |
轉速n |
效率η |
功率N |
必需汽蝕余量 |
|
XBD1.8/5-50W |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
|
XBD2.7/5-50W |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
|
XBD3.6/5-50W |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
|
XBD4.5/5-50W |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
|
XBD5.4/5-50W |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
|
XBD6.3/5-50W |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
|
XBD7.2/5-50W |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
|
XBD8.1/5-50W |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
|
XBD2.3/10-75W |
10 |
023 |
1450 |
68 |
5.5 |
3.0 |
|
XBD3.4/10-75W |
10 |
0.34 |
1450 |
68 |
7.5 |
3.0 |
|
XBD4.6/10-75W |
10 |
0.46 |
1450 |
68 |
11 |
3.0 |
|
XBD5.5/10-75W |
10 |
0.55 |
1450 |
68 |
11 |
3.0 |
|
XBD6.9/10-75W |
10 |
0.69 |
1450 |
68 |
15 |
3.0 |
|
XBD8.0/10-75W |
10 |
0.80 |
1450 |
68 |
15 |
3.0 |
|
XBD9.2/10-75W |
10 |
0.92 |
1450 |
68 |
18.5 |
3.0 |
|
XBD10.3/10-75W |
10 |
1.03 |
1450 |
68 |
18.5 |
3.0 |
|
XBD2.9/20-100W |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
|
XBD4.3/20-100W |
20 |
0.43 |
1450 |
72 |
15 |
3.5 |
|
XBD5.8/20-100W |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
|
XBD7.2/20-100W |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
|
XBD8.6/20-100W |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
|
XBD10.1/20-100W |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
|
XBD11.5/2W0-100W |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
|
XBD13.0/20-100W |
20 |
1.30 |
1450 |
72 |
45 |
3.5 |
|
|
|
因產品使用場景、用戶要求不同，如需訂購，請聯系
上海三利給水設備有限公司，根據要求定制。
