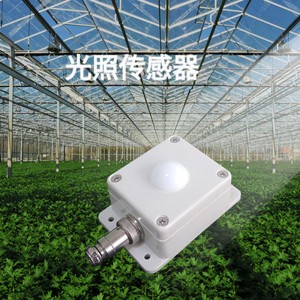

QY-150A高精度光照傳感器產品概述

光照傳感器內部采用了目前光照采集方面靈敏度較高的光敏采集器件，該器件擁有靈敏度高，響應迅速等諸多優點。內部還配有濾光片，余弦修正器，配合高精度的模擬電路，以及程序處理，對光照做了準確的曲線矯正。使可以很準確的輸出光照值。

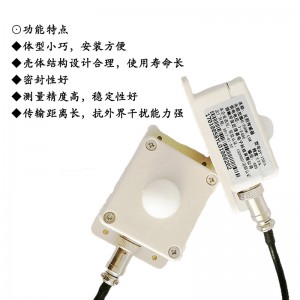

功能特點

◆體型小巧，安裝方便

◆殼體結構設計合理，使用壽命長

◆密封性好

◆測量精度高，穩定性好

◆傳輸距離長，抗外界干擾能力強

適用范圍

可廣泛用環境、溫室、實驗室、養殖、建筑、樓宇、工業廠房等的光線強度測量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

QY-150A高精度光照傳感器工作原理

不同角度太陽光線透過余弦修正器匯聚到感光區域、匯聚到感光區域的太陽光通過藍色和黃色進口濾光片過濾掉可見光以外的光線；透過濾光片的可見光照射到進口光敏二極管，光敏二極管根據可見光照度大小轉換成電信號，電信號進入單片機系統，單片機系統根據溫度感應電路，將采集到的光電信號進行溫度補償，輸出準確的線性電信號。

為了提高變送器的精度和分辨能力，我們采用了特有地技術，雙通道信號輸出，分別是KLUX級信號和LUX級信號。

數據轉換舉例：

列如輸出：Klux=10mA, lux=10mA

Klux=（10-4)/(20-4)*200=75Klux

lux=（10-4)/(20-4)*1000=375LUX=0.375Klux

光照強度=75.375Klux

技術參數

測量范圍： 0～200000lux

光譜范圍： 400-750nm

測量精度：±2%

分辨率：1lux

信號輸出：

電壓型

供電電壓：7V～24V DC

輸出信號：0.4-2V

光照值（Lux）=（Klux以上輸出電壓-0.4）/1.6*200000+（Klux以下輸出電壓-0.4）/1.6*1000

電流型

供電電壓：12V～24V DC

輸出信號：4～20mA

光照值（Lux）=（Klux以上輸出電流-4）/16*200000+（Klux以下輸出電流-4）/16*1000

設備功耗：<25mA

輸出負載：500Ω

485型

供電電壓：7V～24V DC

通信協議：Modbus-RTU

防護等級：IP66

負載能力：小于600歐 一般建議250歐

響應時間：2s

售后服務：質保一年，終身維護。
