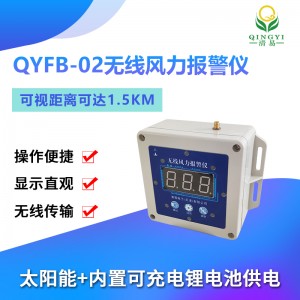

QYFB-02 無線風力報警儀470MHz無線通訊產品概述

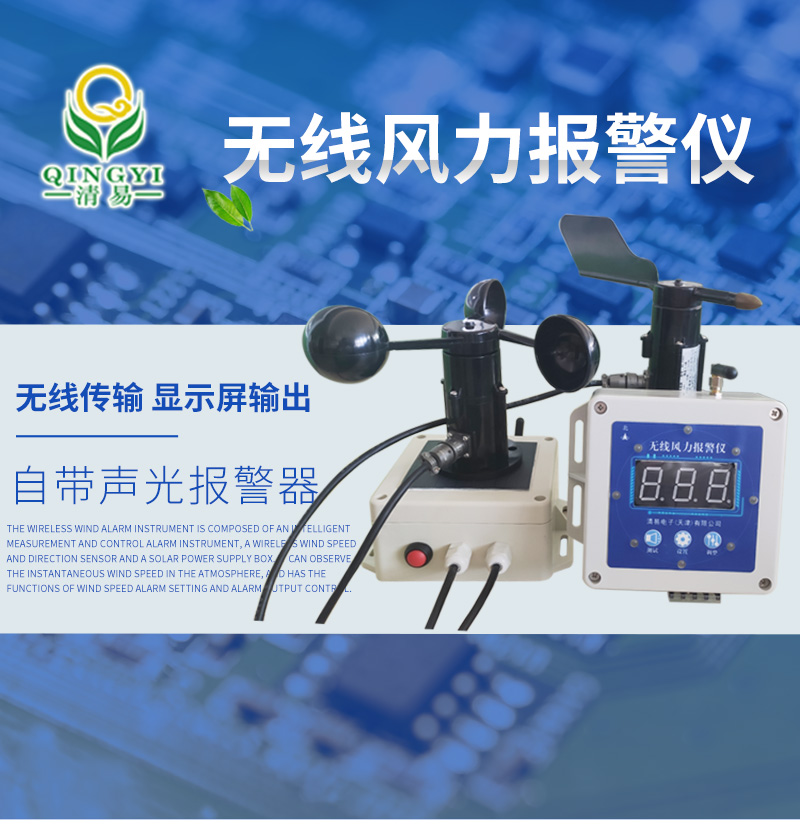

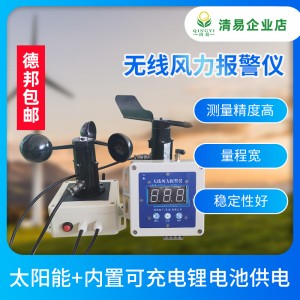

無線風力報警儀是由智能測控報警儀、無線風速風向傳感器和太陽能供電盒組成，可觀測大氣中的瞬時風速，具有風速報警設定和報警輸出控制功能；風力報警儀采用無線信號傳輸、顯示屏輸出，風速顯示采用高亮LED數碼管顯示，觀察距離遠，并適合于光線較暗和夜間使用；該報警儀自帶聲光報警器，風速超限時報警器發出聲光報警，提醒操作人員注意安全，同時產生繼電器開關量輸出。

1、功能特點

◆ 操作便捷，整機只有三個按鍵，就可以實現所有設置以及查看功能，操作非常簡便。

◆ 顯示直觀，面板分兩個區域分別顯示風速和風向數據，風向數據帶有風向標指示。

◆ 無線傳輸，可視距離可達1.5km，信號流暢穩定告別布線煩惱。

◆ 傳感器采用太陽能+內置可充電鋰電池供電，安裝靈活。

◆ 具備風速，風向顯示功能，并能夠根據風速作超限預報警輸出。

◆ 反應靈敏，根據設置的預報警值可迅速進行繼電器輸出報警信息，延遲小于100ms。

◆ 測量精度高，量程寬，穩定性好

◆ 結構設計合理，外觀質量佳

◆ 數據信息線性度好，抗外界干擾能力強

2、適用范圍

可廣泛應用于建筑機械（起重機、履帶吊、門吊、塔吊等）、鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等環境的現場風力監測和預警。

3、工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

QYFB-02 無線風力報警儀470MHz無線通訊技術參數

風 速

精 度：±1m/s

啟動風力：0.2-0.4 m/s

量 程：0~32.4 m/s

風 向

量 程：16方位

其它參數

供電電壓：傳感器：太陽能（3W）+鋰電池供電（5200mAh）

報警儀：12V DC

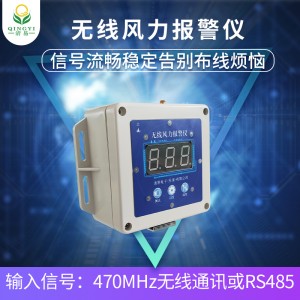

輸入信號：470MHz無線通訊或RS485

探頭線長：1.5m（標配）

傳輸距離：可視距離1.5km

預警值門限：≥0.8m/s

報警值門限：≥1.3m/s

設備功耗：50mA

防護等級：傳感器：IP66

報警儀：IP67

供電盒：IP67

尺寸、重量

外觀尺寸：

風速傳感器：長194mm*寬65mm*高123mm

風向傳感器：長264mm*寬65mm*高153mm

報警儀：長149mm*寬120mm*高63mm

供電盒：長149mm*寬120mm*高63mm

整機重量：

風速傳感器：98g

風向傳感器：104g

報警儀：355g

供電盒：398g

⊙顯示定義

風速顯示：風力報警儀使用高亮紅色3位數碼管顯示，風速顯示準確到0.1，值10秒鐘更新一次；

數碼管顯示傳感器風速值00.0 m/s 顯示范圍：0.1-32.4

風向顯示：環形LED燈

⊙按鍵：測試鍵、設置鍵、調整鍵

測試鍵：在接收實時數據，傳感器掉線，預警報警等狀態下，長按可以模仿報警時的狀態，松開按鍵則恢復到初始狀態，可以用來熟悉報警狀態。

在設置預警值門限和報警值門限時，測試鍵用于循環移位，移位順序是先高位再中位再低位。

設置鍵：在平時狀態下，按一下進入設置風速預警門限，進入后高位間斷閃爍，LED燈亮一個，顯示的當前風速預警門限，可按測試鍵調節位移，按調整鍵增加數值，設置完成后15秒內不按設置鍵確認，則退出設置界面保留上一次的設定值。再按一次設置鍵進入設置報警門限值，進入后高位間斷閃爍，LED燈亮三個，調整方式同調整預警值門限相同。再按一次設置鍵則進入實時接收數據狀態，即平時狀態，數碼管顯示實時風速值狀態以及LED燈表示風向。

調整鍵：在設置預警和報警數值門限時每按一次會讓數值加1。

⊙數據接收與顯示

當有無線信號情況下報警儀被動接收無線信號數據并解析，數碼管實時顯示數據，不進行485采集數據。風速顯示為保留一位小數，例如12.6。

報警儀上有一圈指示燈，由8個LED雙色燈組成，使用綠燈來表示16個方向。若有風向傳感器，則通過綠色LED燈顯示。每個綠燈燈可以表示一個方向，這樣可以表示8個方向；兩個臨近的綠燈同時亮起，表示風向在這兩個方位之間，以此來表示風向的16方位。

報警儀在12秒內沒有接收傳感器發的數據則數碼管提示---，若再過10秒仍然沒有接收到數據則認為傳感器掉線，蜂鳴器發出短促間斷滴滴報警聲，數碼管仍然提醒---。

傳感器掉線期間又重新接收到數據時，報警儀能夠恢復顯示實時數據，蜂鳴器停止短促間斷鳴叫。

在預警和報警狀態時傳感器掉線時，再重新連接到傳感器后，如果采集到的數值高于預警報警值門限或者低于預警報警值門限不超過0.5m/s，則仍會進行預警或報警。
