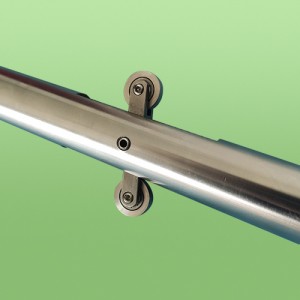

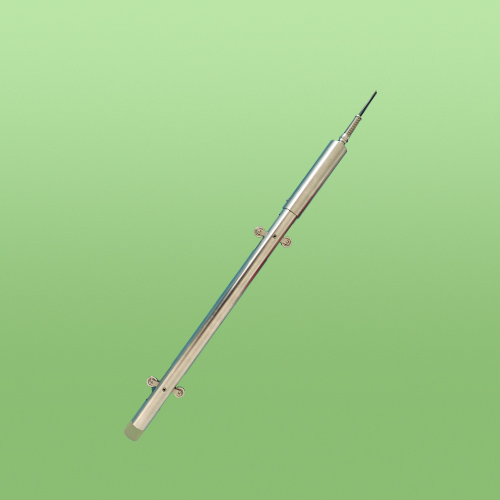

QY- 20 在線式測斜儀測量X軸Y軸Z軸位移變化產品概述

在線式測斜儀是?款新型的、多種?業應?的三軸測斜儀，主要?于在三維空間內進?多?位傾?測量和振動（頻率、振幅）測量。將多個傳感器串聯安裝到?體、巖?和擋?墻結構中沿垂直?向埋設的測斜管中，便可以實現對不同深度上側向位移和變形的遠程?動化測量。

技術參數

測量參數

測量軸：X軸Y軸Z軸

測量范圍：(X/Y) 0～360°，(Z)0～±90°

分辨率：0.0001°

絕對精度：±0.001°

長期穩定性：0.05°/月

零點漂移：-40～+85℃ ±0.0007°/℃

抗沖擊：2000g

上電啟動時間：0.5S

輸出信號：RS485

絕緣電阻：≥100兆歐

線纜：耐磨、防水、防油、寬溫、雙屏蔽電纜線

工作電壓：DC12V

工作電流：單節40mA

工作溫度：-45℃～85℃

產品尺寸：單節長度1000mm

防護等級：IP67

其他參數

◇信號傳輸：4G無線數據傳輸

◇供　　電：太陽能+鋰電池組合供電

◇工作溫度：-40～85℃

◇工作濕度：0～95%RH（非凝露）

◇太陽能板: 10W

◇蓄 電 池：12V 65AH

◇上報間隔：1分鐘～24小時可設置，支持密報

QY- 20 在線式測斜儀測量X軸Y軸Z軸位移變化產品特色

◆可24小時無人值守實時監測，平臺兼容性好，可對接客戶平臺，可實時查看、下載歷史數據、告警數據、周期數據曲線。

◆安裝在固定的位置上，具有較高的穩定性，能夠持續地監測變形情況。

◆模塊化設計，485總線串聯，安裝簡單快捷，運輸方便，易回收，可多次重復使用。

◆無線傳輸數據，無需架設通訊線路，傳輸距離遠，傳輸效率高，能夠確保數據的完整性和即時性。

◆太陽能+蓄電池組合供電的供電方式，不僅可以避免架設供電線路的資源浪費和空間占用，還可以保證持續陰雨天的情況下不會出現斷電的現象。

應用領域

適用于測量土石壩、面板壩、邊坡、路基、基坑、巖體滑坡、堤防和?壩等結構物的水平或垂直位移。
