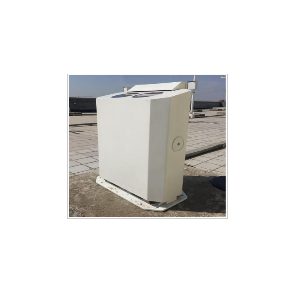

CTM 10K型激光云高儀

產品簡介：

CTM 10K型激光云高儀（以下簡稱“云高儀”）采用雙透鏡設計，主要功能是測量云底高度、云層厚度、垂直能見度和大氣邊界層高度。它主要應用于機場、艦船等交通運輸部門及氣象站等。該云高儀結構簡單，工作穩定性好，可靠性高，能耗低，使用維護方便。

工作原理：

設備發射的紅外脈沖激光被大氣中的氣溶膠粒子散射，其后向散射光被設備以特定頻率接收、檢測，形成大氣后向散射信號回波廓線，可據此判斷氣溶膠團、云層的高度。

功能介紹:

1：測量功能

可測量云底高度、云層厚度、垂直能見度和大氣邊界層高度。

    2：多云層測量功能

最多可測3層云，并測得每層云的云底高度及云厚度。

3：自檢功能

設備可自動檢測其內部下列部件的運行狀態或運行參數：激光發射板溫度、APD板

溫度、能量檢測板溫度、激光器能量、3個風扇狀態、2個加熱器功率、2路供電電

壓和激光發射器的平均工作電流。

    4：數據存儲及查詢功能

設備具有在其內部存儲數據的功能。存儲器容量為64Mbit，可連續存儲最近10天

的數據（累計時間為60s時）。

外部設備可通過通訊接口，查詢和讀取設備內部存儲的數據。

5：參數設置及掉電保存功能

設備接受參數設置及具有掉電保存功能。外部設備可通過RS232或者RS485通訊接

口，對云高儀的如下參數進行設置：俯仰角度的重置、累計時間、通訊波特率、設

備在RS485總線中的地址、激光能量目標值、安全電壓閾值、判斷窗口為污染的閾

值、判斷窗口為干凈的閾值和時鐘校準。

6：溫控功能

設備具有溫控功能。在設備工作溫度范圍內，使激光發射板的溫度不低于14.5°C及

以上。激光發射板具有板載溫度傳感器，CPU周期查詢其溫度，當溫度低于15°C，

CPU驅動加熱器及散熱風扇工作；高于15°C，加熱器停止工作，延時2分鐘后散熱

風扇停止工作。

7：自潔功能

設備具有自潔功能。CPU周期查詢窗口的污染程度，當污染程度大于所設定的污染

閾值，啟動自潔設備；當污染程度小于所設定的干凈閾值后，自潔設備停止工作。

技術指標：

光學中心波長：0.905μm

測量范圍：15m－10000m

測量精度：＜150m，±15m；

150m-300m,±10%；

＞300m，±20%

分辨率：5m

云層數量：3層

電源：AC220V

功耗：<43W

加熱功耗：<650W

通訊接口：RS232/RS485

輸出時間：最小30秒

工作溫度：-40～+60℃

工作濕度：10%～100%RH

防護等級：IP65

尺寸：≤580×325×790

重量：≤75kg

軟件界面：
