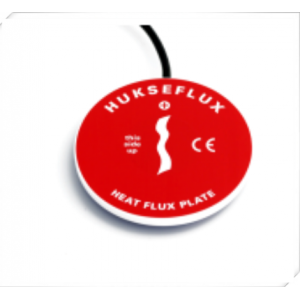

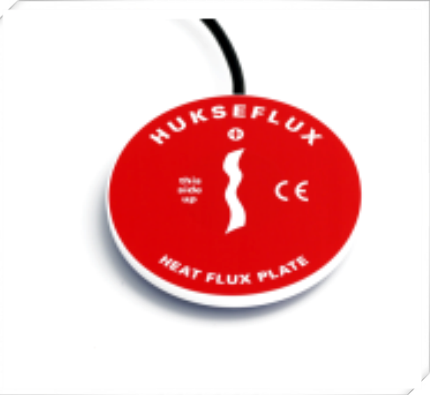

HFP03靈敏型熱通量傳感器

HFP03靈敏型熱通量傳感器介紹

   HFP03靈敏型熱通量傳感器主要用于測量土壤、墻壁以及建筑物維護結構的熱通量，通常情況下，被測量物體內部的熱通量值均比較小。由于傳感器主體通過陶瓷－塑料混合制作，因此可以保證整體的熱阻非常小。

　　HFP03測量通過物體的熱通量，通常情況下安裝在目標物體上或者和目標物體一起制造

　　HFP03已經被證明可以測量熱通量值比較小的物體的熱通量，一般測量小于10Wm-2，比如地熱應用領域。

　　HFP03傳感器實際上就是一個熱電堆，這個熱電堆測量通過HFP03陶瓷－塑料組合體的溫度的差別。傳感器的工作完全是被動的，HFP03產生一個很小的電壓輸出，電壓值的大小和熱通量大小是成比例的。

　　HFP03使用非常簡單容易。如果想要讀取測量數值，僅僅需要一個精確的電壓計即可，電壓計的工作范圍必須是毫伏范圍。為了計算熱通量，標定常數除以電壓即可；每個單獨的儀器都有一個單獨的常數。HFP03是防水的，符合CE標準。

　　根據ISO 8302 和 ASTM C177，可溯源至英國國家物理實驗室（NPL）標定。

　　使用HFP03熱通量板，要考慮HFP01熱通量板的靈敏度不能滿足要求。

　　使用HFP03，可以參考HFP01的使用手冊；該手冊的附錄上有HFP03的應用信息。HFP01和HFP03之間的主要差別就是尺寸和靈敏度。

HFP03靈敏型熱通量傳感器參數

靈敏度：500μV/W/㎡

標稱電阻：18Ω

溫度范圍:-30~+70°C

傳感器熱阻:< 6.25 10-3 Km2/W

范圍:-2000~+2000W/㎡

溫度依賴性:< 0.1% /°C

校正曲線的能力

標定可溯源：NPL，ISO 8302 / ASTM C177

預期精度（12小時總和）：+5/-15% @ 土壤；+5/-5 % @ 墻壁
