一、概述

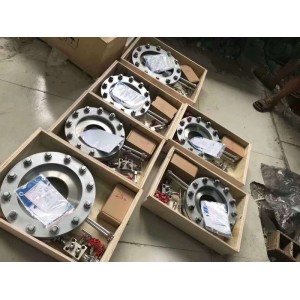

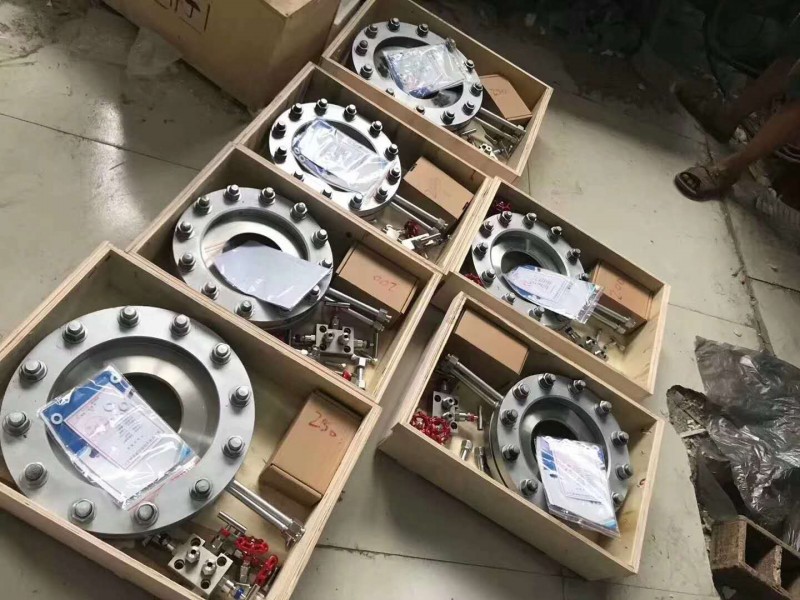

    MH- LG孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。有悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際、國家標準GB2624-93。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。
    充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
    智能節流裝置（孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摽装辶髁坑嫴捎孟冗M的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。
二、特點
   孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
   孔板計算采用國際標準與加工
   孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
   標準型節流裝置無須實流校準，即可投用。
   一體式孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
智能型孔板流量計特點
    采用進口單晶硅智能差壓傳感器
    高精度，完善的自診斷功能
    智能孔板流量計智能孔板流量計其量程可自編程調整。
    智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
    具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
    配有多種通訊接口
    穩定性高
    量程范圍寬、大于10：1
智能型孔板流量計技術指標
    高精度：±0.075%
    高穩定性：優于0.1%FS/年
    高靜壓：40MPa
    連續工作5年不需調校
    可忽略溫度、靜壓影響
    抗高過壓

主要技術參數

公稱通徑： DN20 – DN1000

依據國家標準GB/T2624-93進行設計制造

依據國家檢定規程JJG 640-94進行出廠檢定

基本精度： ±0.5%、±1%、±1.5%

流量范圍： ≥ 1:15

公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

被測介質：飽和蒸氣、過熱蒸氣、 水、空氣、天然氣、其它混合介質

被測介質溫度：-10℃~+450℃

供電電源：XSJ智能流量積算儀220VAC， 流量變送器24VDC（由積算儀供電），

輸出信號： 4-20mA DC或RS485通訊

性能： 本安型ibIICT5

LG法蘭取壓孔板流量計安裝

可水平、垂直安裝，應保證管內充滿液體。

孔板流量計前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物。

直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定。

訂貨時請詳細提供以下數據：

（1）被測介質 名稱

（2）大、常用、小流量。

（3）工作壓力、工作溫度

（4）介質密度、粘度 （水，蒸汽，常用氣體可以不提供）

（5）管道材質、內徑、外徑
三、選型
