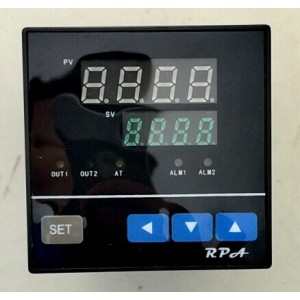

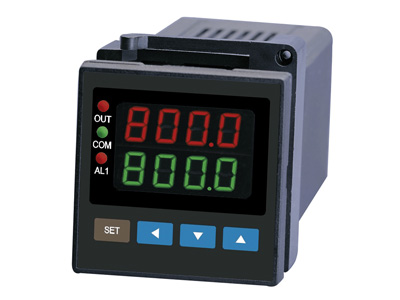

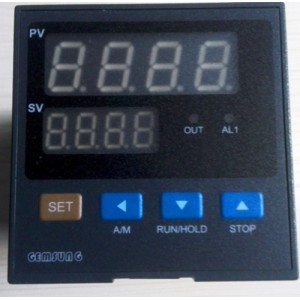

點擊下圖片即可查看大圖
（1）雙排分別顯示測量值和設定值
（2）輸入：熱電偶、熱電阻
（3）位式控制、PID控制（帶自整定功能）可選擇
（4）自動/手動模式可選擇
（5）控制輸出：
繼電器（觸點容量：250VAC/5A，125VAC/6A）
邏輯電平（容量：12VDC，最大負載35mA）
（6）加熱/制冷功能可選
（7）用戶可以自行設定測量范圍的上/下限
（8）可設定最大輸出功率
（9）一路可編程式報警, 繼電器觸點容量：250VAC/5A
（10）攝氏/華氏（℃/℉）溫度單位轉換
三、產品選型（表1）：
|
代碼 |
說明 |
||||
|
GMS108 |
本系列儀表代號 |
||||
|
外形尺寸 |
-3、-4、-5、-6、-7 |
-3：96×96×100 -4：48×96×100 -5：96×48×100 -6：72×72×100 -7：48×48×100 |
|||
|
控制動作 |
-F |
|
PID動作及自整定（逆動作） |
||
|
-D |
|
PID動作及自整定（正動作） |
|||
|
輸入 |
-□□□ |
|
定義作為出廠設置的輸入信號及量程范圍，具體參考輸入規格表2 |
||
|
控制輸出 |
-RL |
|
繼電器輸出 |
||
|
-G |
|
固態繼電器（SSR）輸出 |
|||
