中頻爐是鑄造廠、鋼廠常用的設備之一，所產生的煙氣大多集中在上料倒鐵水的時候，由于很多企業現在時使用的是自動上料車上料，所以在設計除塵器的時候要求煙氣吸塵罩不影響料車的正常使用，這幾要求中頻爐除塵器廠家要有非常豐富的設計經驗。

中頻爐除塵器煙氣捕集形式的確定

煙罩部分的設計，采取我公司的專利產品“中頻爐移動式煙氣捕集裝置”，本煙罩在多家中頻煉鋼爐煙塵治理工程取得了良好的效果。我公司設計人員將在充分勘察現場資料并聽取了貴公司生產人員的意見后，以使集煙罩的設計更符合貴公司的實際生產需求。

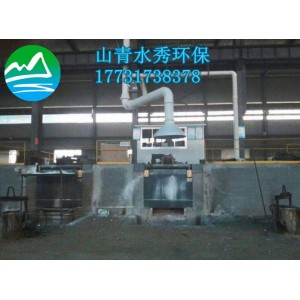

對于每組中頻爐設計低位移動式排煙罩一套。排煙罩設置高低梁，上方安裝軌道，煙罩在軌道上行走。高端梁通過支撐設置在平臺側的廠房支柱上，低端梁設置在地面上。煙罩具體尺寸以不影響中頻爐活動平臺翻轉及加料而定。

低位移動式集塵罩相比以上兩種集煙形式有如下特點：1、系統風量要求合理，投資較低，結構牢固，使用壽命長，操作簡易。2、加料時，解決了煙氣散發的問題。出鋼時，由于罩體將出鋼坑覆蓋，出鋼在罩體內完成，實現了中頻爐冶煉、加料、出鋼時煙氣的全過程捕集。3、我公司開發的中頻爐移動式集煙罩最根本的特點在于煙氣捕集效率高達95%，可有效解決加料、出鋼時煙氣捕集困難的問題，實現中頻爐煉鋼過程中煙氣的全過程捕集。

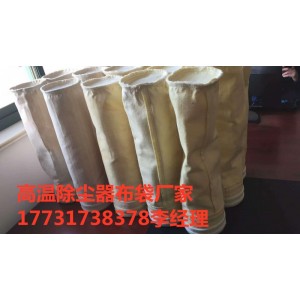

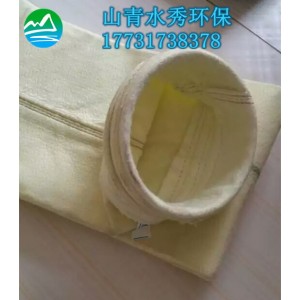

電爐除塵器含塵氣體由導流管進入各單元灰斗，在灰斗導流系統的引導下大顆粒粉塵分離后直接落入灰斗，其余粉塵隨氣流進入中箱體過濾區，過濾后的清凈氣體透過濾袋，經上箱體、提升閥、排風管排出。隨著過濾的進行，當濾袋表面粉塵聚集達到一定量時，由清灰控制裝置按設定的程序關閉提升閥，焦化廠布袋除塵器設備，打開電磁脈沖閥噴吹，抖落濾袋上的粉塵，落入灰斗經卸灰閥排出。電弧爐除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。電弧爐除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，同時在灰斗設有空氣。

 對于大型布袋收塵器來說，為方便對收下來的粉塵進行運輸除理，一般都設置在樓面上，這樣收塵器支腿預埋螺栓基礎在樓面下是不便于土建施工的。對于處理氣體溫度較高的收塵器的灰斗下方*設計膨脹節，因這灰斗受熱膨脹后，如果它有熱應力沒有空間讓它釋放的話，它將會以變形抖動的方式來釋放，這樣收塵器會劇烈震動，一方面損壞收塵器，另一方面產生噪聲，對環境產生另一種污染。當收塵器出口設計為星型卸灰閥時，*在其上端加一個手動閘閥，以便檢修星型卸灰閥時能先將灰斗中的料關起來，當然對于設計了灰斗入風口閥門的也要同時關上暫時停用該室，防止灰斗結灰過多，對于灰斗下法蘭口，它要承載下部與其聯接的零部件的不少重量，設計時應保證它有足夠的強度不會產生變形。對于灰斗出口設計為雙翻板閥的，*將灰斗上的檢查門開設位于離下法蘭口高一些，防止運行時此處往外掉灰。當灰斗入風口處設計有阻風板（用于阻止含塵氣體中多數粉塵直接上升到濾袋表面，而讓灰塵掉入要灰斗內的裝置）時，*不要有水平板情況，否則當粉塵濕度過大會導致掉在水平板上的灰塵出現板結，從而導致在水平板與濾袋為間的距離不夠，形成物料自由下滑休止角，*終在此處出現堆料過高現象，這會要脈沖噴管清灰時磨損濾袋。同樣在從進風煙道到灰斗的彎管處也應設計有足夠的下料坡度，防止物料在此處粘結形成堵塞。大收塵器的支腿一般都有設計有斜撐，將各支腿聯成一個整體，以過到足夠強度與穩定性的要求。從方便安裝調整的角度考慮，這些斜撐與立柱的聯接應設計為螺栓聯接，在調整檢測安裝到位后再將其焊接。對于設計為灰斗圈梁一支角與支腿焊接固定，其余三只角與支腿為可滑動的情況時，每相鄰支腿間應設計有斜撐，因為此時的圈梁并沒出有將支腿聯成一個整體，只能靠斜撐來完成這個任務。

具體中頻爐設計細節詳情了解咨詢李經理17731738378微信同號，qq 3102620004
