點擊下圖片即可查看大圖

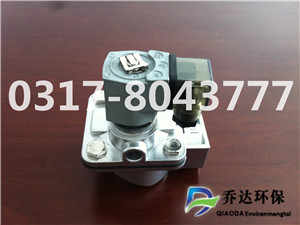

DMF-Z-40S直角電磁閥的特征是閥的空氣進出口管呈90度直角。閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
當脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。
DMF-Z-40S直角電磁閥型號含義 ：
|
DMF |
- |
Z |
- |
X |
- |
S |
- |
X |
|
電磁脈沖閥 |
直角式 |
公稱通徑 |
雙膜片 |
溫度等級 |
型號規格選擇表
|
序號 |
型號規格 |
公稱通徑 |
膜片數 |
進氣口尺寸 |
出氣口連接形式 |
重量 |
|
|
mm |
Inch |
||||||
|
1 |
DMF-Z-20 |
20 |
3/4" |
1 |
G 3/4" |
G 3/4" |
0.65kg |
|
2 |
DMF-Z-25 |
25 |
1" |
1 |
G 1" |
G 1" |
0.8kg |
|
3 |
DMF-Z-40S |
40 |
1 1/2" |
2 |
G 1 1/2" |
G 1 1/2" |
1.4kg |
|
4 |
DMF-Z-50S |
50 |
2" |
2 |
G 2" |
G 2" |
2.4kg |
|
5 |
DMF-Z-62S |
62 |
2 1/2" |
2 |
G 2 1/2" |
G 2 1/2" |
3.5kg |
|
6 |
DMF-Z-76S |
76 |
3" |
2 |
G 3 " |
G 3 " |
4.3kg |
|
7 |
DMF-Z-102S |
102 |
4" |
2 |
G 4 " |
G 4 " |
7.3kg |
|
8 |
DMF-2L-B |
20 |
3/4" |
1 |
G 3/4" |
27 |
0.75kg |
|
9 |
DMF-ZF-25 |
25 |
1" |
1 |
34 |
34 |
1.0kg |
|
10 |
DMF-ZF-40s |
40 |
1 1/2" |
2 |
48 |
34 |
1.6kg |
