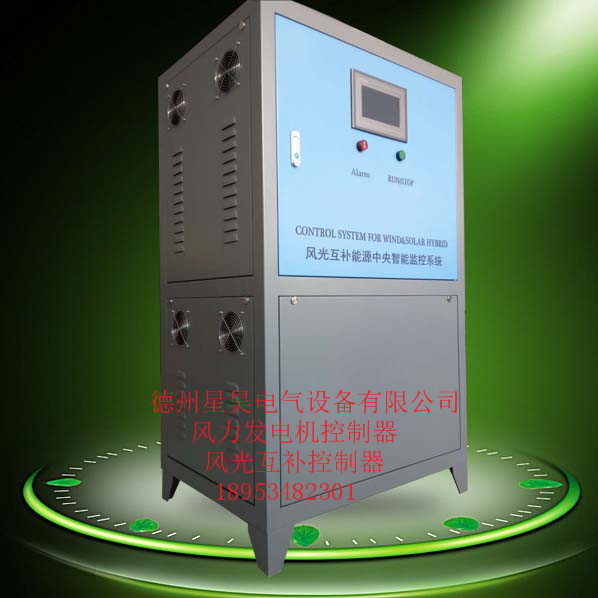

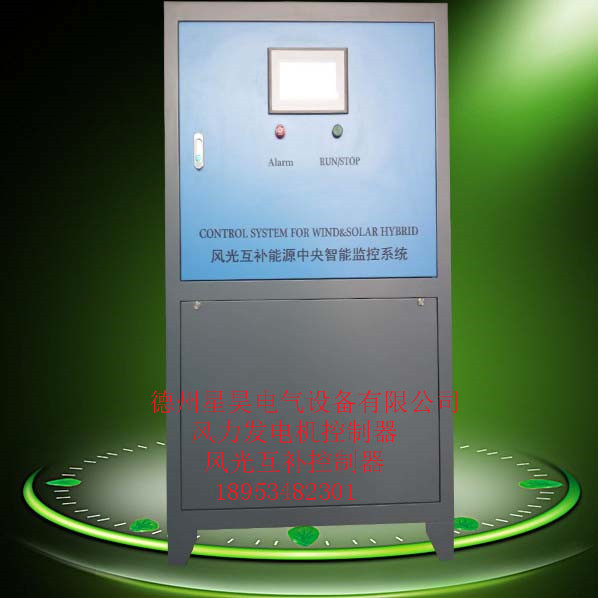

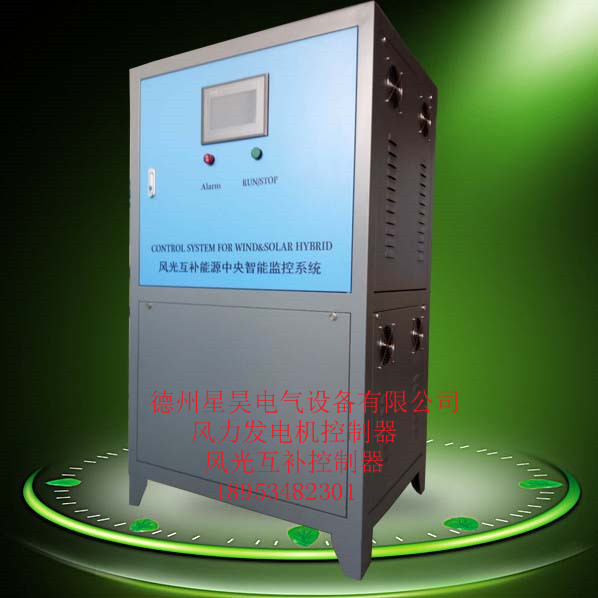

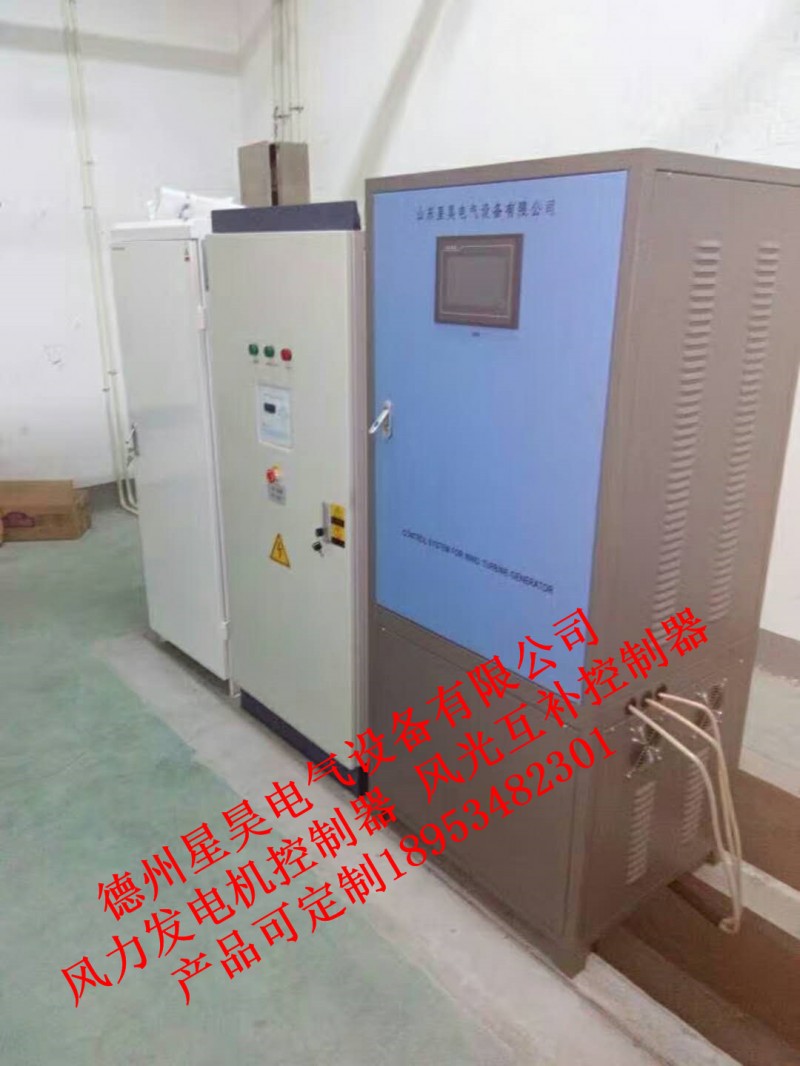

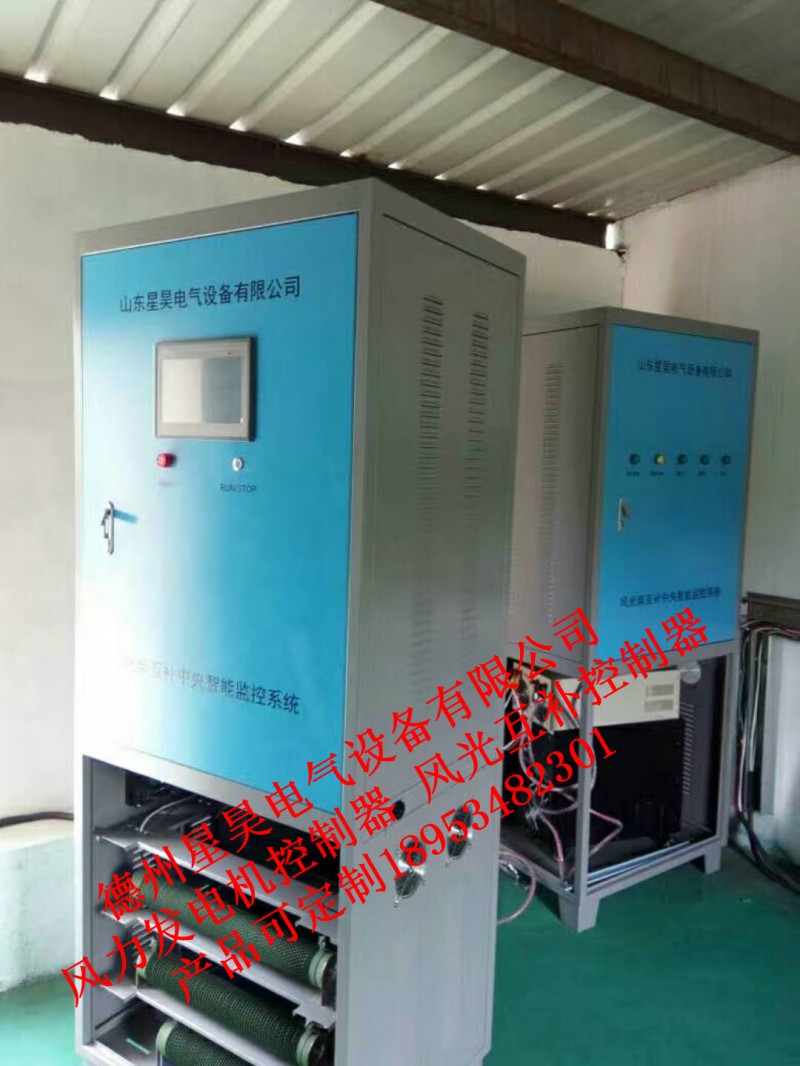

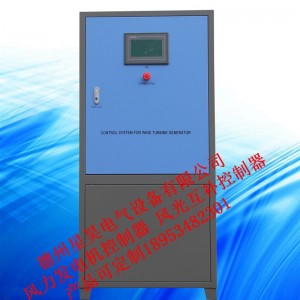

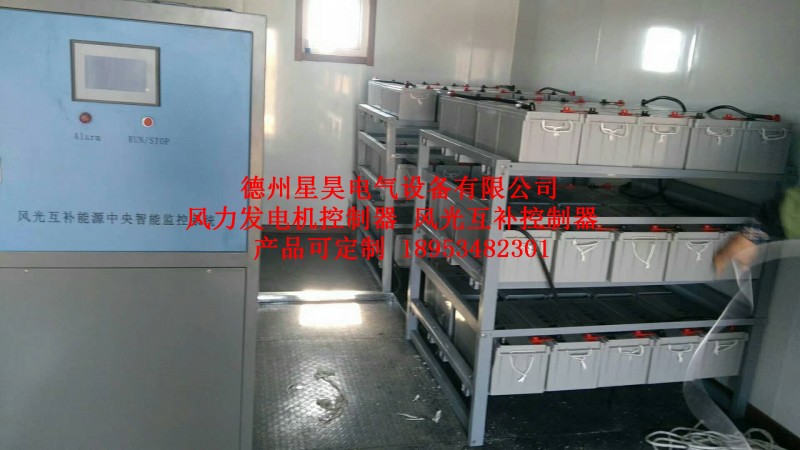

點擊下圖片即可查看大圖
參數
分類
SV_WB_P_30KW_TFT
輸入?yún)?shù)
風力發電機額定功率
<=30KW
設備電壓范圍
0~1000V
PID+PWM分流
有
一級剎車+定時
有
二級剎車+定時
有
輸出參數
最大輸出功率
33KW
最大卸載功率
33KW
最大輸出電壓
1000V
最大輸出電流
100A
產品特性
供電電源
AC85~AC264V
最大功耗
50W
顯示
7寸觸摸屏
散熱
散熱器+風冷
外部通訊接口
RS485 *2
通訊協議
Modbus
產品規格
總體尺寸
(L*W*H)
800*600*1700
凈重(Kg)
200
機箱結構
鈑金結構
機箱顏色
工業灰和工業藍
安裝方式
立式安裝
防護等級
IP20
環境條件
工作溫度
-10℃~55℃
工作濕度
5%~90%
儲存溫度
-10℃~70℃
振動頻率
10~57Hz 57~150Hz
安全保護
過電壓保護
有
過電流保護
有
過高溫保護
有
短路保護
有
掉電保護
有
過充保護
有
防雷保護
有
參數口令保護
有
智能偏航功能
可選
輸出電壓
有
輸出電流
有
當前輸出功率
有
累計輸出電能
有
當前PWM功率
有
累計PWM電能
有
當前運行時間
有
累計運行時間
有
控制箱溫度
有
卸載箱溫度
有
遠程監控
SV_GRM202G
3G 4G WIFE(可選)
手機遠程網頁監控
電腦遠程網頁監控
無需固定IP和服務器
SV_WS_P智能監控系統快速使用指南（V1.0）
一、 注意事項：1、 控制設備系統應避免長期接觸腐蝕性氣體和潮濕環境；
2、 切勿將控制設備系統放置在潮濕、雨淋、暴曬、嚴重灰塵、震動、腐蝕及強烈電磁干擾的環境中；
3、 控制設備系統初次使用（或長時間未通電）時，請檢查設備參數是否正確，若參數丟失，通過觸摸屏一鍵恢復或手動重新設置參數；
4、 維護或需長期停止風力發電設備時，請斷開風力發電設備和控制設備系統連接 （斷路器WIND_POWER斷開）并合閘風力發電設備手剎開關斷路器（斷路器WIND_BRAKE合閘）；
5、 風力發電設備安裝畢后，必須根據風向傳感器和機艙的相對安裝位置通過控制設備系統人機交互系統觸摸屏對風向采樣值校準（風向不校準會導致風力發電系統不能正常工作，嚴重時會損壞設備）；
6、 風力發電設備調試時，確保偏航系統順時針運行時，風力發電機機艙位置值逐漸增大，逆時針運行時，風力發電機機艙位置值逐漸減小，若不符合上述規則，調整偏航系統控制電源相序（任意調整在接線端子Yaw_Ua，Yaw_Ub，Yaw_Uc其中兩相接線）；
7、 風力發電設備調試時，確保偏航系統運行超時時間大于偏航系統解纜時間；
8、 風力發電設備調試完畢后，整理風力發電設備機艙處到地面設備的連接電纜，以電纜垂直自然狀態不纏繞為基準零點，通過控制設備系統人機交互系統觸摸屏對風力發電設備機艙位置校準歸零（機艙位置不校準會導致解纜動作錯誤，嚴重時會絞斷電纜，損壞設備）；
9、 控制設備系統正常運行時，風力發電設備手剎開關斷路器斷開，其它斷路器閉合；
10、 風力發電設備在運行時，除風力發電設備手剎開關斷路器外，嚴禁控制設備系統帶負載操作其它斷路器（此類意外操作狀況可能導致死亡或嚴重人身傷害或設備損壞）；
11、 嚴禁控制設備系統空載運行，離網發電系統輸出未接蓄電池，并網發電系統輸出未接并網逆變器（此類意外操作狀況可能導致死亡或嚴重人身傷害或設備損壞）；
二、 設備安裝：
1、 安裝控制設備系統的人員必須是具有一定電氣理論知識和實踐經驗的技術人員，并嚴格按照說明書規定的步驟和方式進行；
2、 風力發電系統和光伏發電系統各部件安裝完畢，外部電纜施工完成后，打開包裝確認控制設備系統沒有因運輸而損壞；
3、 將控制設備系統安裝在指定位置（注意：安裝位置應保留必要的安裝空間，以保證控制設備系統的正常散熱，并且安裝、使用環境溫度不要超過控制設備系統的工作溫度范圍）；
4、 為確保人身和設備安全，請務必斷電接線操作，工作電源斷路器 POWER、風力發電設備輸入斷路器 WIND_POWER、太陽能發電設備輸入端路器SOLAR_POWER、輸出斷路器 OUT、偏航系統斷路器 YAW、無級卸載斷路器 PWM、交流卸載斷路器 LD1、LD2、LD3全部斷開，風力發電設備手剎開關斷路器 WIND_BRAKE閉合（不同控制設備系統型號可能并不包括上述所有斷路器，若沒有該類型斷路器，則無需操作），即除風力發電設備手剎開關斷路器 WIND_BRAKE處于閉合狀態，其它所有斷路器處于斷開狀態；
5、 控制設備系統工作電源及偏航系統電源進出線接線（圖一）：
1、 AC220L、AC220N：控制設備系統工作電源交流220V，線經>=1mm2；
2、 L1、L2、L3：偏航系統電源進線三相交流電源380V，線經>=4mm2；
3、 Yaw_Ua、Yaw_Ub、Yaw_Uc:控制設備系統偏航系統電源出線，風力發電設備偏航系統控制電源進線，線經>=4mm2，接線時可不用區分控制電源相序，在調試時再調整偏航系統控制電源相序；
4、 不同設備型號，控制設備系統工作電源及偏航系統電源可能不一樣，以實物為準；
圖一圖二
6、 風力發電設備位置、風速、風向傳感器接線（圖二）
1、 B24V、BGND：傳感器工作電源DC24V；
2、 A（ENC_A）:位置傳感器（編碼器）A相信號輸入；
3、 B（ENC_B）:位置傳感器（編碼器）B相信號輸入；
4、 S（WIND_S）:風速傳感器信號輸入；
5、 D（WIND_D）:風向傳感器信號輸入；
7、 風力發電設備三相電源輸入及地線接線（圖三）
1、 在風力發電設備發電機葉片處于靜止或低速運轉狀態（風速<= 1m/s），將風力發電設備三相電源輸出線分別連接到控制設備系統端子 WUa、WUb、WUc，風力發電設備三相電源輸入接線不分相序；
2、 PE：接地系統預留接口，也可在控制設備系統其它接地端子處連接地線系統；
圖三 圖四
8、 太陽能發電設備直流電源輸入接線（圖四）
太陽能發電設備電池板遮蔽后，將其正負極分別連接到控制設備系統端子 SOLAR+、SOLAR-，注意太陽能發電設備電源輸入接線區分正負極方向；
9、 控制設備系統輸出接線（圖五）
1、 OUT+、OUT-：控制設備系統直流電源輸出接口，連接直流負載，如蓄電池儲能系統、離網逆變器、并網逆變器等，注意控制設備系統直流電源輸出接線區分正負極方向；
2、 控制設備系統直流電源輸出連接逆變器等對輸出電源有影響的電子設備負載時請增加電源隔離保護措施（某些電子設備在工作時會對其輸入電源造成非常大的干擾，在此情行下必須增加電源保護措施）；
圖五
10、 外部接線完畢，此時斷路器狀態：風力發電設備手剎開關斷路器 WIND_BRAKE處于閉合狀態，其它所有斷路器處于斷開狀態；
三、 設備調試
1、 檢查控制設備系統連接線：仔細檢查接線端子處各連接線是否牢固無松動；
2、 檢查控制設備系統斷路器狀態：風力發電設備手剎開關斷路器 WIND_BRAKE處于閉合狀態，其它所有斷路器處于斷開狀態；
3、 移除太陽能發電設備電池板遮蔽；
4、 控制設備系統通電：檢查無誤后，合閘控制設備系統工作電源斷路器 POWER，其它斷路器不操作，此時斷路器狀態：工作電源斷路器 POWER、風力發電設備手剎開關斷路器 WIND_BRAKE閉合狀態，其它所有斷路器處于斷開狀態；
5、 檢查并修改控制設備系統工作參數：
1、 用戶登錄（圖六）：初始密碼為空，按確定鍵進入主界面（圖七）
2、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
3、 按一鍵恢復鍵 恢復出廠值；
4、 控制設備系統斷電，斷開工作電源斷路器 POWER，等待3秒鐘，再合閘工作電源斷路器 POWER重新上電；
5、 按步驟1、2操作，再次回到參數設置界面；
6、 在參數設置界面點擊相關部件功能按鍵進入各部件功能參數設置界面（圖九）或通過上 下 翻按鍵檢查各部件功能參數設置是否符合當前項目要求，并可根據當前項目的實際應用情況，對相關參數進行修改以達到應用要求；
7、 控制設備系統長期未通電，PLC內部數據可能會丟失，在使用前檢查工作參數是非常必要的，通過一鍵恢復工作參數，再根據具體的項目要求修改部分參數即可；
8、 參數設置完畢后，控制設備系統需斷電3秒鐘以上再重新上電；
圖六圖七
圖八圖九
6、 太陽能功能模塊調試（圖十）：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 按太陽能功能模塊設置鍵進入太陽能參數設置界面（圖十）
3、 控制原理：施密特觸發器 + 時間延時；
4、 控制模式：負反饋；
5、 電壓上、下限值：施密特觸發器窗口值，根據項目實際應用情況調整該窗口值，測量值大于電壓上限值停止太陽能發電設備輸入，小于電壓下限值啟動太陽能發電設備輸入；
6、 運行時間、停止時間：太陽能發電設備啟動、停止最小保持時間，防止在某些特殊條件下頻繁啟停太陽能發電設備，根據項目實際應用情況調整該時間值；
7、 輸出模式：自動或手動運行模式時，運行或停止時間約束條件選擇；
8、 參數設置檢查完畢后，點擊手自動模式按鍵 切換到手動運行模式，通過設置手動值，調試太陽能功能模塊是否運行正常，調試完畢后，再點擊手自動模式按鍵切換到自動運行模式；
圖十 圖十一
7、 散熱風機功能模塊調試（圖十一）：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 按控制箱散熱風機功能模塊設置鍵進入控制箱風機參數設置界面（圖十一）；
3、 控制原理：施密特觸發器 + 時間延時；
4、 控制模式：正反饋；
5、 溫度上、下限值：施密特觸發器窗口值，根據項目實際應用情況調整該窗口值，測量值大于溫度上限值啟動散熱風機，小于溫度下限值停止散熱風機；
6、 運行時間、停止時間：散熱風機啟動、停止最小保持時間，防止在某些特殊條件下頻繁啟停散熱風機，根據項目實際應用情況調整該時間值；
7、 輸出模式：自動或手動運行模式時，運行或停止時間約束條件選擇；
8、 參數設置檢查完畢后，點擊手自動模式按鍵 切換到手動運行模式，通過設置手動值，調試散熱風機功能模塊是否運行正常，調試完畢后，再點擊手自動模式按鍵切換到自動運行模式；
9、 負載箱散熱風機功能模塊調試步驟參考控制箱散熱風機功能模塊調試；
8、 交流卸載功能模塊調試：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 按交流卸載1功能模塊設置鍵進入交流卸載1參數設置界面（圖十二）；
3、 控制原理：施密特觸發器 + 時間延時；
4、 控制模式：正反饋；
5、 電壓上、下限值：施密特觸發器窗口值，根據項目實際應用情況調整該窗口值，測量值大于電壓上限值啟動交流卸載，小于溫度下限值停止交流卸載；
6、 運行時間、停止時間：交流卸載啟動、停止最小保持時間，防止在某些特殊條件下頻繁啟停交流卸載，根據項目實際應用情況調整該時間值；
7、 輸出模式：自動或手動運行模式時，運行或停止時間約束條件選擇；
8、 參數設置檢查完畢后，點擊手自動模式按鍵 切換到手動運行模式，通過設置手動值，調試交流卸載功能模塊是否運行正常，調試完畢后，再點擊手自動模式按鍵切換到自動運行模式；
9、 其它交流卸載功能模塊調試步驟參考交流卸載1功能模塊調試；
10、 如果有多級交流卸載，原則上交流卸載1電壓窗口值上限 < 交流卸載2電壓窗口值上限 < 交流卸載n電壓窗口值上限 <= 控制設備系統額定輸出電壓；
圖十二 圖十三
9、 PWM卸載功能模塊調試：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 按PID&PWM功能模塊設置鍵進入PWM卸載參數設置界面（圖十三）；
3、 控制原理：PID + PWM；
4、 PID設定值：PWM卸載啟動值；
5、 參數設置檢查完畢后，點擊手自動模式按鍵 切換到PID模塊手動運行模式，通過設置PID手動值（0.0 –1.0），調試PWM卸載功能模塊是否運行正常，調試完畢后，再點擊PID模塊手自動模式按鍵切換到自動運行模式；
6、 原則上，PID設定值 < 交流卸載1電壓窗口值上限；
10、 偏航系統調試：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 通過上下翻按鍵進入偏航系統參數設置界面（圖十四）；
3、 合閘偏航系統斷路器 YAW給偏航系統提供工作電源，此時斷路器狀態：工作電源斷路器 POWER、偏航系統斷路器 YAW、風力發電設備手剎開關斷路器 WIND_BRAKE閉合狀態，其它所有斷路器處于斷開狀態；
4、 運行時間、停止時間：偏航系統啟動、停止最小保持時間，防止在某些特殊條件下頻繁啟停偏航系統，根據項目實際應用情況調整該時間值；
5、 參數設置檢查完畢后，點擊手自動模式按鍵 切換到手動運行模式：
1、 在手動運行模式模式時，確定偏航系統處于停止狀態（順時針P手動值 = 0，逆時針N手動值 = 0）；
2、 點擊順時針手動值開關按鍵，使偏航系統順時針方向運行（順時針P手動值 = 1，逆時針N手動值 = 0）；
3、 風力發電設備偏航系統輸入電源相序調整：觀察機艙位置值（風機位置圖十四），若該值隨偏航系統順時針方向運行時逐漸減大，則無需調整風力發電設備偏航系統輸入電源相序（Yaw_Ua、Yaw_Ub、Yaw_Uc圖一），否則需要調整風力發電設備偏航系統輸入電源相序：
1、 點擊順時針手動值開關按鍵，使偏航系統停止運行（順時針P手動值 = 0，逆時針N手動值 = 0）；
2、 斷開偏航系統斷路器 YAW，關斷偏航系統控制電源輸出；
3、 在接線端子處（Yaw_Ua、Yaw_Ub、Yaw_Uc圖一）任意交換風力發電設備偏航系統電源進線其中兩相；
4、 重新合閘航系統斷路器 YAW給偏航系統提供工作電源，重新開始調試；
5、 調試結果：機艙位置值隨偏航系統順時針方向運行時逐漸增大，逆時針方向運時逐漸減小；
6、 偏航系統運行超時時間調整：
1、 進入偏航系統參數設置界面（圖十四）；
2、 點擊手自動模式按鍵 切換到手動運行模式；
3、 點擊順時針手動值開關按鍵，使偏航系統順時針方向運行（順時針P手動值 = 1，逆時針N手動值 = 0）；
4、 測試機艙位置旋轉一圈（結束位置 - 開始位置 = 360）的時間值（P狀態時間）T，偏航解纜啟動位置UnmoorPos設置值（圖十六），計算偏航系統超時時間OverTimes = T * ( UnmoorPos / 360 ) + (0.5 ~ 1)*T；
5、 在偏航系統超時運行檢查界面（圖十五），調整超時時間值，超時時間設置值 > OverTimes * 1000（轉為毫秒單位）；
6、 斷開偏航系統斷路器 YAW，關斷偏航系統控制電源輸出；
7、 偏航系統運行超時時間值設置過小，在偏航解纜過程時會保護偏航系統，超時時間值設置過大，則失去了偏航系統超時保護意義，一旦出現偏航系統超時保護，則需在排除故障后斷電重啟；
圖十四 圖十五
11、 機艙位置校準
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 在風力發電設備機艙處到地面設備的連接電纜，以電纜垂直自然狀態不纏繞為基準零點，點擊機艙（風機）定位按鍵，使風力發電設備機艙位置校準歸零；
3、 可在偏航系統參數設置界面（圖十四）通過手動運行模式調整風力發電設備機艙處到地面設備的連接電纜纏繞狀態，調整完畢后，斷開偏航系統斷路器 YAW，關斷偏航系統控制電源輸出；
12、 風向傳感器校準：
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 通過上下翻按鍵進入系統參數設置界面（圖十七）；
3、 規定：風力發電設備葉片迎風面為風向的參考原點，俯視圖，順時針為正風向，逆時針為負風向；
4、 風向傳感器安裝夾角（圖十七）設置值 = 風向傳感器原始零點位置（輸出為0）同風力發電設備參考原點的夾角；
圖十六 圖十七
13、 電能參數校準
1、 按參數設置鍵 進入?yún)?shù)設置界面（圖八）；
2、 點擊電能復位按鍵，電能參數清零；
14、 項目試運行
1、 調試完畢后，關斷工作電源斷路器 POWER；
2、 此時斷路器狀態：風力發電設備手剎開關斷路器 WIND_BRAKE處于閉合狀態，其它所有斷路器處于斷開狀態；
3、 檢查風力發電設備、太陽能發電設備、控制設備系統、負載設備等各部件連接端子處連接線是否牢固無松動、絕緣處理是否可靠；
4、 整理電纜，原則上：橫平豎直、弧度一致、主次分離、強弱分開，清掃現場及控制設備系統內部衛生；
5、 準備就緒后，合閘試運行，初次試運行時，每步操作完畢后，等待3分鐘時間，再進行下一步操作，預防某一部件故障而引起更大的設備故障；
1、 控制設備系統提供工作電源：合閘控制設備系統工作電源斷路器 POWER；
2、 控制設備系統自動模式運行：通過控制設備系統人機交互系統觸摸屏檢查各功能模塊運行模式，確保各功能模塊都是自動運行模式；
3、 偏航系統提供工作電源：合閘偏航系統斷路器 YAW；
4、 交流卸載功能模塊接通：合閘交流卸載斷路器 LD1、LD2、LD3；
5、 無級卸載功能模塊接通：合閘無級卸載斷路器 PWM；
6、 控制設備系統輸出負載接通：合閘輸出斷路器 OUT；
7、 控制設備系統接通風力發電設備電源輸出：合閘風力發電設備輸入斷路器 WIND_POWER；
8、 風力發電設備啟動運行：斷開風力發電設備手剎開關斷路器 WIND_BRAKE；
9、 控制設備系統接通太陽能發電設備電源輸出：合閘太陽能發電設備輸入端路器 SOLAR_POWER；
10、 控制設備系統正常運行時各斷路器狀態：風力發電設備手剎開關斷路器 WIND_BRAKE 處于斷開狀態，其它所有斷路器處于合閘狀態；
6、 在項目試運行階段，觀察控制設備系統電壓采樣值、電流采樣值、風速采樣值、風向采樣值、機艙位置采樣值、溫度采樣值等參數是否正確，各功能模塊輸入輸出是否正常運行，若有故障，及時排除后，再試運行；
7、 依據現場實際工況（年平均風速、年平均日照時間等環境條件及用戶需求）適當微調控制設備系統各功能模塊工作參數，使風力發電設備及太陽能發電設備達到最佳發電狀態，提高發電利用率；
8、 項目試運行15天（最少連續無故障運行7天）后，工作人員方可撤離項目現場；
四、 設備維護
1、 每月巡檢控制設備系統一次，檢查各部件是否運行正常、有無漏電現象；
2、 每季度冷啟動控制設備系統一次，預防程序跑飛、死機等現象；
3、 每半年清潔控制設備系統一次，清除灰塵、雜物等；
