1、產品簡介

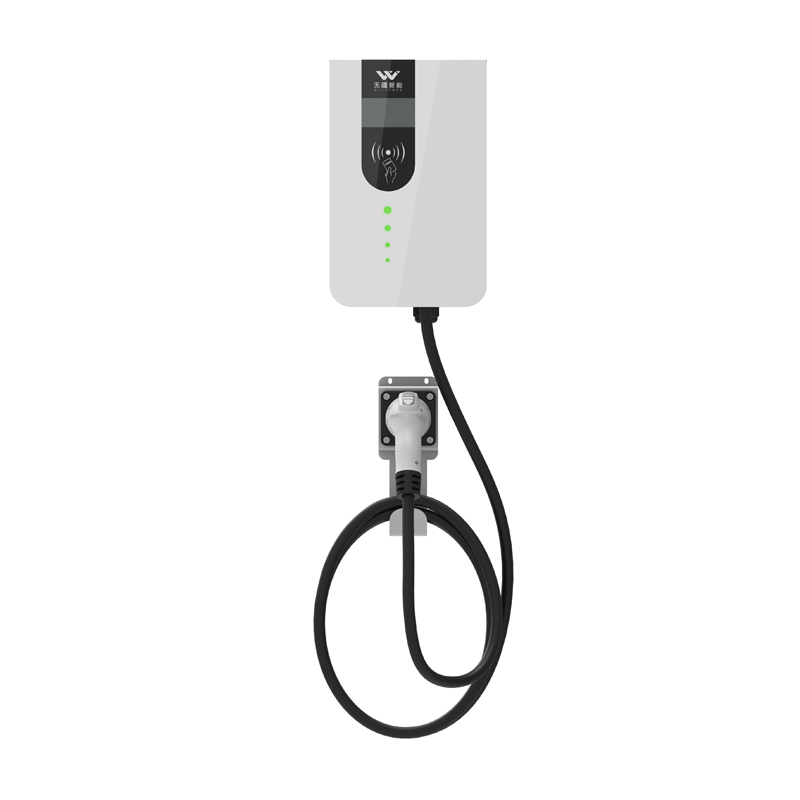

本產品為7kW單相交流充電樁，主要用于電動汽車交流充電。產品由充電樁體、壁掛背板、落地立柱（選配件）等組成，具備充電保護、刷卡充電、掃碼充電、移動支付、聯網監控、遠程升級等功能。本產品采用工業化設計原則，安裝方便，部署快捷，并具備如下創新設計：

1）  設備待機功耗5-6W，遠低于行業標準15W，一臺設備每年節省電費100元左右；

2）  獨創傾倒防護功能，設備傾倒角度超過30°，則自動斷開輸出并告警，保護用電安全；

3）  整機防護等級IP65，高于行業標準IP54，具有良好的防塵、防水性能，可在室外安全的運行和維護。

4）   設備嚴格遵循模塊化設計原則：通訊模塊可插拔，兼容以太網/GPRS/3G/4G模塊，用戶可根據實際需求選配；結構兼容壁掛式和落地式安裝方式，壁掛式充電樁在不改變結構或增加其他配件的基礎上，配上立柱即可為落地安裝。

2、主要參數說明

詳細規格	產品型號	AC220-7000-GB03
外觀結構	產品名稱	7kW交流充電樁
	外殼材質	鍍鋅鋼板機身，鋼化玻璃面板
	設備尺寸	341*217* 100 ( L*W*H )
	安裝方式	壁掛式\落地式
	安裝組件	壁掛背板248*160*26mm ( L*W*H )（標配）； 落地立柱100*50*1081 ( L*W*H )（需單獨采購）
	走線方式	下進下出
	設備重量	<7kg
	線纜長度	4m
	顯示屏	3.5英寸LCD
電氣指標	輸入電壓	220V
	輸入頻率	50Hz
	最大功率	7KW
	輸出電壓	220V
	輸出電流	32A
	待機功耗	6W
環境指標	適用場景	戶內 / 戶外
	工作溫度	-30℃ ~ +55℃
	工作濕度	5% ~ 95%無凝露
	工作海拔	<2000m
	防護等級	IP65
	冷卻方式	自然冷卻
	安規認證	GB\T 20234、NB\T 33008、NB\T 33002
	MTBF	100,000小時
	特殊防護	防UV設計
傾倒防護	設備傾倒角度超過30°，則自動斷開輸出并告警。
安全設計	過壓保護、欠壓保護、過載保護、短路保護、 漏電保護、接地保護、過溫保護 、低溫保護、防雷保護 、傾倒保護
功能設計	以太網/ GPRS/4G通訊、后臺監控、遠端升級、移動支付、手機APP/微信公眾號掃碼充電、刷卡充電、LED指示、LCD顯示

3、產品特點

?   采用模塊化設計原則，通信模塊可插拔和選配，維護方便；

?   支持與遠端管理平臺通信，實現遠程監控和遠端升級；

?   支持手機掃碼充電和刷卡充電，能讀取用戶IC卡中相關信息；

?   全方位保護，運行安全：具備過壓保護、欠壓保護、過載保護、短路保護、 漏電保護、接地保護、過溫保護 、低溫保護、防雷保護 、傾倒保護，確保設備運行安全可靠；

?   界面友好：3.5英寸顯示屏，實時顯示設備狀態、運行數據（電壓、電流、功率、充電電量和時間）和故障信息。
