一、概述：廣州銘鴻自動化儀表有限公司

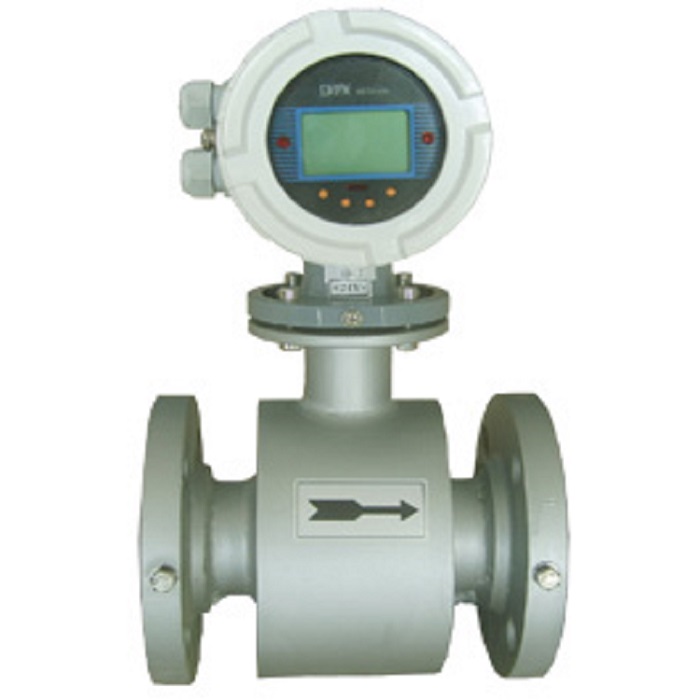

    LDT系列電磁流量計，可精確測量各種液體，漿液的體積流量，特別適用于清水，污水，各種強腐蝕性流體，有衛生要求的食品飲料，任意濃度的料漿、紙漿、水泥漿等。

特點：傳感器測量管內壁光滑，完全直通；可選擇多種襯里及電極材料，以滿足被測介質的衛生要求及耐腐蝕，耐磨損要求；輸出信號與體積流量成正比，不受被測介質其它物理特性的影響，確保體積流量的測量精度；量程比高達1：40，最小量程低達0～0.5m/s。

二、技術數據

傳感器口徑DN6～2000MM

測量介質液體

介質電導率:≥10μs/cm

流速范圍:0.1～10 m/s

量程上限:0.5～10 m/s

基本誤差:0.5%FS  1.0%FS

工作壓力:0.6～4.0 Mpa

介質溫度:-40～200oC

環境溫度:< 50℃

相對濕度:< 90%

防護等級:IP65  （分離型IP68）

絕緣等級E連接法蘭;按國家標準

測量管材質:1Cr18Ni9Ti 不銹鋼

襯里材質:氯丁橡膠 聚氨酯橡膠 聚四氟乙烯 聚全氟乙丙烯

電極材質:1Cr18Ni9Ti（標準型） 哈氏B 哈氏C  鈦 鉭 鉑

輸出信號;4~20mA  DC

信號負載:≤350Ω或700Ω

供電電壓;220V AC

說明：廣州銘鴻自動化儀表有限公司

可根據用戶訂貨要求提供頻率輸出信號，分有源脈沖及無源脈沖（光耦合隔離）兩種形式，輸出最大頻率值為4KHZ。

有源脈沖：高電平=11±1V，低電平≤0.5V，負載電流：≤20mA

無源脈沖：高電平=外接電源(≤30V)－1V，低電平≤0.5V，負載電流≤50mA

頻率信號與流量值的關系，有兩種表達方式：

1、脈沖當量法—L/P或m³/P，即每個輸出脈沖代表多少升或多少立方米。

2、量程頻率對應法—儀表設定的最大流量對應輸出的最大頻率值，例如儀表量程為80 m³/h，輸出的最大頻率為2KHZ 。
