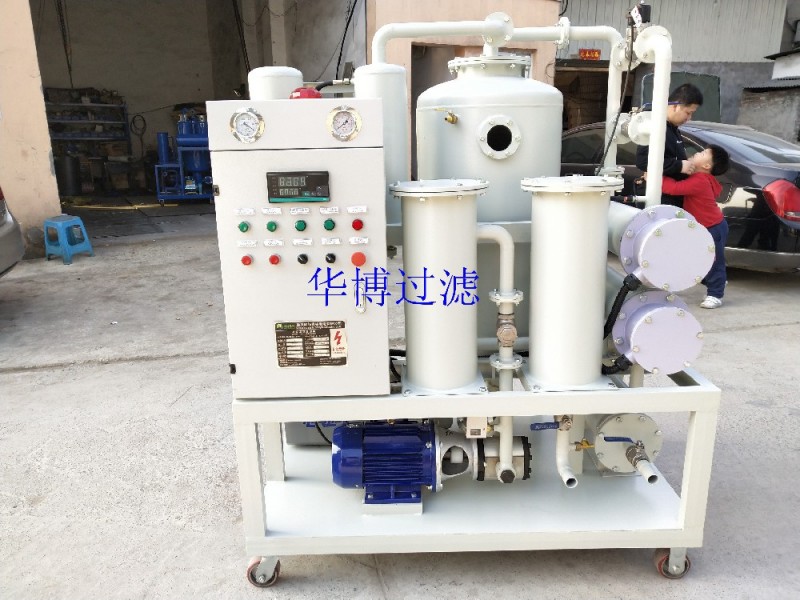

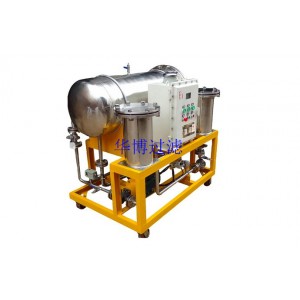

點擊下圖片即可查看大圖
一、用途與功能
TYH系列潤滑油專用濾油機主要適用于含水量大、雜質多、乳化嚴重的抗磨液壓油、透平油、航空液壓油、齒輪油、冷凍機油、內燃機油、熱處理油等潤滑油的凈化處理，能快速脫除油中的雜質、水分、氣體及降低酸值，恢復潤滑油的特有性能。廣泛應用于電力、冶金、礦山、機械化工、交通、水泥、制造、食品等行業。
二、工作原理
潤滑油經粗過濾器除大顆粒雜質后，經破乳器中的破乳化濾芯產生毛細管凝聚，小液滴就會變成大水滴從油中分離出來。溶解水在真空狀態下經過加熱不斷的蒸發，經真空泵排除。除去水份后油液經過精過濾器去除機械雜質,達到全面凈化油質的目的。
三、工作流程
油液經過粗過濾器靠真空負壓吸入到加熱器，進行加熱并吸入真空脫氣罐中進行油水(汽)分離。油中的水份經真空泵排出，- 部份油液經分子吸附器脫色除酸后進入設備內循環進行再生，另一部份油液靠油泵輸送至精濾器后經過破孚 器破孚再次進行油水分離輸出凈化油。
四、TYH- 系列潤滑油專用濾油機技術規格
|
型號TYH |
單位 |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
300 |
|
處理能力 |
L/H |
600 |
1200 |
1800 |
3000 |
4500 |
6000 |
7500 |
9000 |
12000 |
18000 |
|
工作真空 |
Mpa |
-0.070~-0.099
|
|||||||||
|
工作壓力 |
Mpa |
≤0.5 |
|||||||||
|
含水量 |
PPM |
≤20 |
|||||||||
|
破乳化度 |
Min |
≤15 |
|||||||||
|
清潔度 |
NAS |
5 |
|||||||||
|
過濾精度 |
μm |
≤1 |
|||||||||
|
連續工作時間 |
H |
≥200 |
|||||||||
|
無故障工作時間 |
H |
≥5000 |
|||||||||
|
工作溫度 |
℃ |
40-70 |
|||||||||
|
電源 |
|
~50HZ 380v(可根據要求定制） |
|||||||||
|
工作噪音 |
dB |
65 |
|||||||||
|
加熱功率 |
KW |
9 |
15 |
24 |
30 |
48 |
60 |
72 |
90 |
96 |
120 |
|
總功率 |
KW |
10.5 |
17 |
26 |
33 |
52 |
66 |
78 |
100 |
108 |
135 |
|
進（出）油管徑 |
進油mm |
19 |
25 |
32 |
32 |
44 |
48 |
48 |
50 |
58 |
65 |
|
出油mm |
19 |
25 |
32 |
32 |
44 |
48 |
48 |
50 |
58 |
65 |
|
|
重量 |
kg |
210 |
250 |
280 |
330 |
550 |
800 |
1100 |
1250 |
1500 |
1700 |
|
外形尺寸 |
長mm |
1100 |
1200 |
1250 |
1510 |
1600 |
1650 |
1700 |
1750 |
1900 |
2000 |
|
寬mm |
800 |
810 |
850 |
960 |
1100 |
1200 |
1200 |
1200 |
1250 |
1350 |
|
|
高mm |
1280 |
1290 |
1300 |
1400 |
1650 |
1800 |
1820 |
1850 |
1950 |
2100 |
|
五、潤滑油濾油機特點
★采用原裝進口的多層不銹鋼網狀過濾與復合高分子吸附結合的深層次、高精度的DFH雙 矩形過濾系統,納污能力超強、過濾精度高。
★采用強磁過濾材料,能有效除去鐵屑等金屬雜質。
★采用原裝進口的聚合高分子材料,徹底破乳化。
★采用聚結分離與真空復式三維立體閃蒸相結合,脫水、脫氣更快更徹底。
★國際領先的多U型漸密式碳纖維素遠紅外線加熱器,高效、均均加熱,節能降耗。
★純物理方式的過濾,絕不傷害油品的本質及各種添加劑。
★強風冷卻技術,使水、汽迅速凝結、沉淀,保護真空泵。
★采用紅外線液位控制器對設備進出油量進行自動化控制,保證進出油量平衡。
★設有漏電、過載負荷停機裝置,保護電機。
★設有相序,缺相保護功能,停機安全控制。
