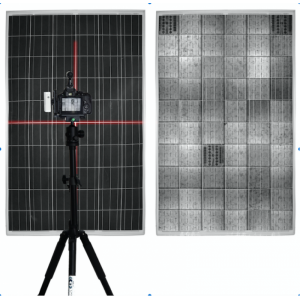

便攜式EL檢測儀
德伏DF-M520
產品規格書
DF-M520詳細參數 specification parameter
|
測試對象 |
|||
|
單晶組件 |
多晶組件 |
雙玻組件 |
|
|
紅外探測器 |
|
|
分辨率 |
4900 * 3200 |
|
總像素 |
1500萬 |
|
感光芯片 |
CCD |
|
紅外芯片 |
硅芯片 |
|
紅外鏡頭 |
D15M；95%取景畫面覆蓋；1.5mm以上成像精度 |
|
光學屏蔽 |
光線；燈光/月光/星光/凌晨傍晚低輻照度太陽光對測試無影響 |
|
成像范圍 |
有效隱裂成像 0～2000 x 3000mm （1塊組件） |
|
對焦方式 |
自動對焦 |
|
數據存儲 |
存儲卡存儲 |
|
檢測速度 |
6～30s可調 |
|
感光精度 |
可在7A電流呈現清晰隱裂成像 |
|
成像精度 |
1.5mm/pixel |
|
傳輸方式 |
2米無線傳輸，穩定可靠 |
|
相機電池 |
1000mAh |
|
相機內存卡 |
16G |
|
檢測方式 |
WI-FI 無線圖傳；電腦 連線掃碼檢測 |
|
控制器與軟件 |
|
|
電腦平臺 |
NERLMIAY；WINDOWS |
|
條碼錄入 |
可自動錄入組件條碼對應圖片 |
|
數據傳輸速度 |
1～3秒傳輸速度 |
|
自動掃碼錄入 |
檢測圖片自動保存名稱為條碼 |
|
缺陷分類保存 |
檢測圖片可分為8個選項分類保存，并生成對應文件夾 |
|
統計功能 |
所有檢測量與缺陷分類數據，自動生成 統計表 |
|
截圖功能 |
可手動截圖或設置區域自動截圖 |
|
修正功能 |
可軟件內修正圖片質量 |
|
相機控制 |
可控制紅外相機核心數據調節 |
|
恒流恒壓源 |
|
|
電能參數 |
0～100V；0～20A；2000W；AC220輸入 |
|
EL上電特性 |
高低電流切換測試 |
|
體積重量 |
＜5kg |
|
支架系統 |
|
|
高度 |
1.3米 |
|
材質 |
合金 |
|
其他 |
|
|
配件 |
數據線一根；U盤 一套； |
|
適用環境 |
沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 |
|
保障信息 |
|
|
保修政策 |
質保范圍內24H問題響應，48H提供解決方案 |
|
質保時間 |
一年質保 |
配置清單 configuration list
|
序號 |
名稱 |
規格 |
數量 |
單位 |
|
1 |
EL相機 |
1500W |
1 |
臺 |
|
2 |
EL紅外鏡頭 |
D15M |
1 |
臺 |
|
3 |
平板電腦 |
NERLMIAY |
1 |
臺 |
|
4 |
數據線/充電器 |
10cm |
1 |
套 |
|
5 |
檢測支架 |
1m |
1 |
個 |
|
6 |
恒流電源 |
0～100V，0～20A |
1 |
臺 |
|
7 |
電源線 |
專用 |
1 |
根 |
|
8 |
上電線 |
5米 |
1 |
根 |
|
9 |
電源拉桿箱 |
專用 |
1 |
套 |
|
10 |
PC軟件 |
掃碼識別臺式機軟件 |
1 |
套 |
|
11 |
APP軟件 |
圖傳APP軟件 |
1 |
套 |
|
12 |
其他 |
U盤，操作手冊，裝箱單，驗收單，質保卡，合格證 |
1 |
套 |
高配模塊（選配）selection module
|
移動電源 |
|
移動電源 |
10AH 續航350塊 |
±1% |
200*180*70mm |
3kg |
高精 進出口 |
|
白天模塊 |
|
防紅外暗室 |
100%紅外線屏蔽 |
100% |
2200x2200x1100（mm） |
30kg |
選配 |
