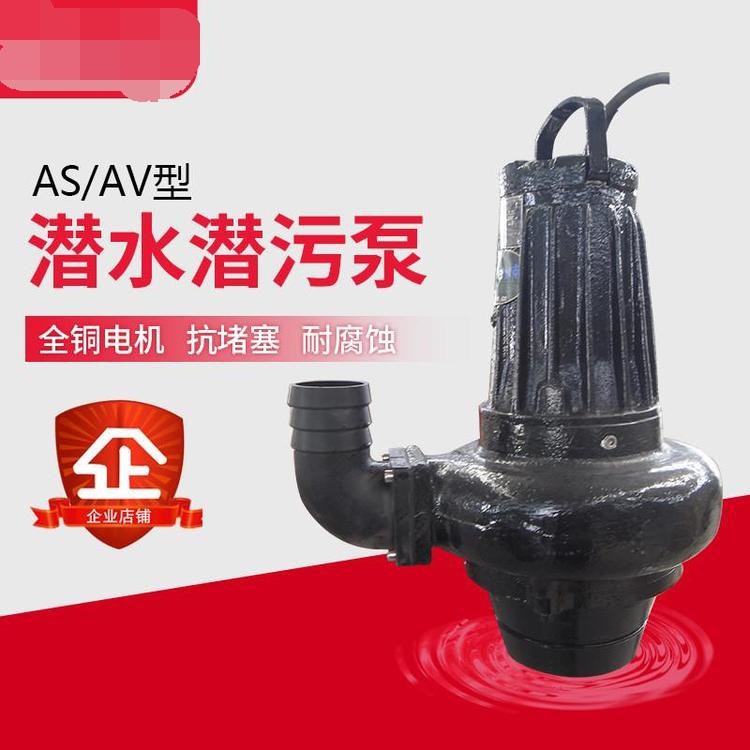

南京藍深制泵集團AV14-4吸泥泵安裝尺寸

藍深AV14-4污泥泵價格

南京藍深制泵集團潛水排污泵價格

材質：鑄鐵

流量：22立方/時

揚程：5.8米

出水口徑：80mm

配YCW型水下密封電纜10米

配套變頭、錐形底座、自耦裝置、導桿和現場不銹鋼控制箱使用

藍深A(yù)V14-4污泥泵、污水提升泵、潛污泵、潛水排污泵主要材質 葉輪采用球墨鑄鐵ＱＴ－Ｈ２３０鑄造，機座、泵殼等采用優質鑄鐵ＨＴ２５０鑄造，具有一定的耐腐蝕性，并能承受一定負荷的沖擊。電機軸采用2Cri13不銹鋼制造，在結構設計上采取了消除應力集中的措施，電機軸與泵送介質完全隔開。機械密封采用碳化鎢材質，機械密封的設計使用壽命為15000小時以上。

軸承采用進口軸承，其累計設計運行壽命可確保在80000小時以上。靜密封采用丁晴-70 O型圈。所有緊固件均采用不銹鋼件。自藕底座采用優質鑄鐵，導桿采用內外熱鍍鋅管，采用我公司專用起吊裝置，方便快捷。

江蘇杜安環保潛水電泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式潛水泵；潛水電機為密閉充水濕式、立式三相鼠籠異步電動機，電機與水泵通過爪式或單鍵筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自耦減壓氣動器、輸水管為不同直徑的鋼管或PVC管成，采用法蘭式聯結，高揚程電泵采用閘閥控制。

潛水電機軸上部裝有迷宮式防砂器和兩個返向裝配的骨架油封，防止流砂進入電機。潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用特殊材料，絕緣效果理想，尼龍戶套耐水電磁線，電纜聯結方式按電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2-3層，外面包上2-3層防水膠布或用水膠粘結包一層橡膠（自行車?yán)锾ィ┮苑罎B水。

潛水泵每級導流殼中裝有一個橡膠承；葉輪用椎形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。一般高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。電機密閉，采用精密止口螺栓，電纜出口加膠墊進行密封。電機上端有一個注水孔，有一個放氣孔，下部有個放水孔。電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的不銹鋼推力盤，承受水泵的上下軸向力。



藍深集團AV14-4吸泥泵性能維護與保養潛水排污泵 維護與保養：
1、電泵應有專人管理與使用，并定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。
2、每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。
3、電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。
4、在常規狀態下泵每使用300-500小時后應加注或更換油室中機油使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。
5、電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。
6、葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。



藍深集團AV14-4吸泥泵使用條件

1、 電機額定電壓380V，頻率50HZ三相交流電源。

2、輸送介質溫度不超過40oC。

3、輸送液體介質PH值為 4-10。

4、輸送介質中固相物容積比在2%以下。

5、輸送介質密度小于1.2×103Kg/立方米

藍深A(yù)V14-4潛水排污泵結構緊湊，并設置了各種狀態顯示，保護裝置，使得泵運行安全、可靠。

1、 獨特的電纜密封設計，排除了電纜漏水的隱患。

2、 定子采用F級絕緣，裝有熱保護元件。

3、 18.5KW以上泵采用外循環水自動冷卻，保證電泵在較低水位狀態下安全運行。

4、 電機腔下底部裝有浮子開關，對電機側機械密封實施監護。

5、 在泵與電機的油室上端裝有油水探頭，對水泵側機械密封實施監護，一旦漏水，控制系統將報警保護。

6、 波紋管式雙端面機械密封，機密密封材料為碳化鎢、碳化硅及硬質合金，防止水進入電機，保證電機安全可靠運轉。

7、 副葉輪用于平衡機械密封外部壓力，防止水進入油室，從而延長電泵的使用壽命。

8、 葉輪設計獨特，大流道能夠通過長纖維及污物，抗堵塞、防纏繞、過流能力強。

9、 葉輪與蝸殼下端之間裝有可更換的耐磨套，保持泵以較佳效率運行。

潛污泵技術要求

（1）潛水排污泵應具有抗堵塞功能，泵體與電機應由水泵制造商整體提供。

（2）潛水排污泵應潛水立式安裝，配備自動耦合裝置，采用特制的底座將出水管固定在污水池的底部，在池頂安裝配套的支撐件，用雙導軌使泵的出口與出水管自動密封，檢修時人員不必進入污水池。

（3）主要部件材質要求：不銹鋼葉輪、不銹鋼軸、鑄鐵泵殼、鑄鐵藕合。

（4）泵軸。泵和電機的軸應是連續無間斷的軸，泵軸須是電機軸的延伸，耦連不能被接受，應與完全與泵送液體隔離。

（5）機械密封。每臺泵應配有一個上下雙重獨立的機械軸密封系統。下密封應與葉輪載分開。密封在油腔內運行，該油腔能以—穩定的流速對重疊的密封面進行潤滑。

（6）軸承。泵軸應在油脂潤滑的軸承上轉動。上軸承應當是一個單滾珠軸承用于承擔徑向力，下軸承至少包括一個滾珠軸承承擔徑向力及一個角接觸球軸承來承擔軸向力。軸承應選用SKF、NSK或同等檔次產品。

（7）電機。泵的電機應是鼠籠式感應電機，裝在充氣的防水的殼內。電機的防護等級不低于IP68，絕緣等級至少為F級。

（8）隨機須配備水泵控制柜、耦合連接裝置、浮球及至少10米潛水專用電纜，必須由水泵生產廠家整體提供。

優勢

(1)結構緊湊，占地面積小。該泵由于潛人液下工作，因此可直接安裝于污水池內，無需建造專門的泵房來安裝泵及電機，節省大量土地及基建費用。 (2)安裝維修方便。小型的潛污泵可以自由安置，大型的排污泵一般都配有自動耦合裝置可以進行自動安裝，安裝及維修相當方便。 (3)連續運轉時間長。潛水排污泵由于泵和電機同軸，軸短，轉動部件重量輕，因此軸承上承受的載荷(徑向)相對較小，壽命比一般泵要長得多。 (4)振動噪聲小，電機溫長低，對環境無污染。



藍深A(yù)V14-4吸泥泵配套軸承品牌：SKF或NSK、FAG同檔次；

電控箱主要元器件（斷路器、接觸器、熱繼電器）品牌：施耐德、ABB、西門子。

潛污泵技術要求

潛污泵是立式、單級和易拆卸的通道式無阻塞型潛污泵，并與潛水電機相連，能夠輸送原生的和未經過過濾的污水。

潛污泵保證滿足在全淹沒或電機部分一半淹沒的條件下連續運行，同時也能滿足間歇運行和長期停機后恢復正常啟動運行。

電機可以連續和間歇運行，能夠每小時啟動15次，并不對泵帶來任何有害影響。

在泵的設計負荷范圍內，潛污泵保證無振動和無氣蝕地平穩運行。泵的所有旋轉部件（包括電機）在制造時保證進行動、靜平衡實驗。

潛污泵正常運轉時的噪音低于 80dB(A)。

潛污泵的基本設計運行的高效點在額定點附近，安裝在泵站的泵坑內，連續24小時長期在水下運行，也能夠間斷運行或長時間停機后正常啟動運行，安全運行時間至少為10000 小時。

在設計工作范圍內，潛污泵能夠平穩的運行且沒有震動和氣蝕，電機保證具備至少8%的功率儲備。

潛污泵能夠自由的通過污水中的固體顆粒。

潛污泵保證允許在水泵運行停止后出水管及集水區內的水量倒流而不對水泵葉輪和電機造成損害，葉輪保證可以反轉。

潛污泵導桿的設置可使水泵平穩地從泵坑頂部導送到水泵出口連接座上。潛污泵拆卸、檢修方便，水泵就位時能自動連鎖在出口彎頭的連接裝置上，密封也在下降時一并完成，無需工人下到井中。
