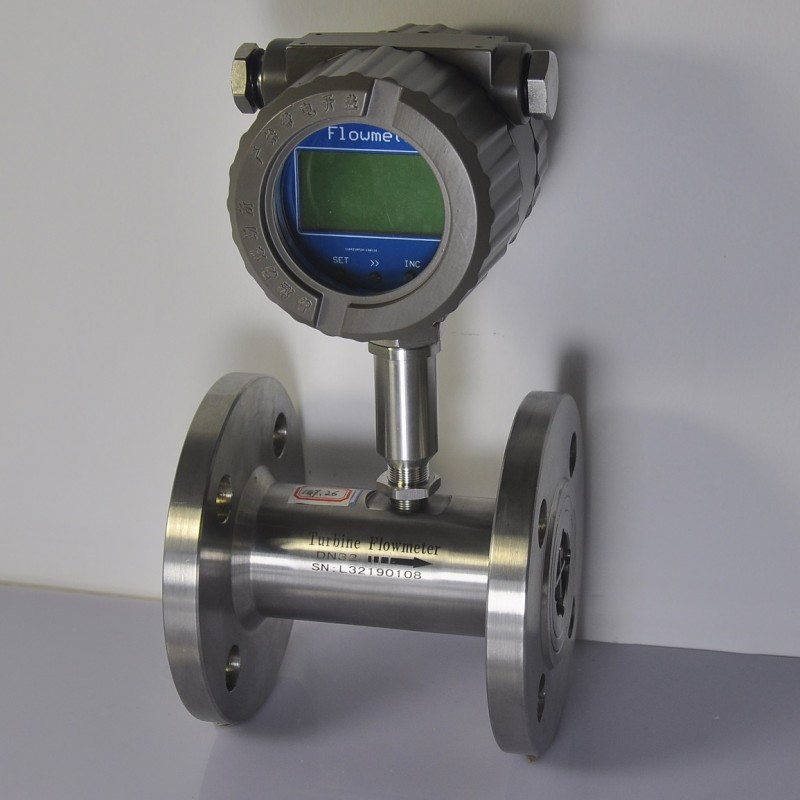

點擊下圖片即可查看大圖
一、產品概述：
廣州渦輪流量計高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R 2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量?jī)x表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業是流量計量和節能的理想儀表。
二、詳細說明：
廣州渦輪流量計一、概述
LWGY系列渦輪流量傳感器是流量?jī)x表先進技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
二、產品特點
1.高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、基本參數與技術性能
1.技術性能：表1
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
|
精度等級 |
±1%R、±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼、316（L）不銹鋼等 |
|
被測介質溫度（℃） |
-20℃～＋120℃ |
|
環境條件 |
溫度－10℃～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
|
輸出信號 |
脈沖頻率信號，低電平≤0.8V 高電平≥8V |
|
供電電源 |
+12VDC 、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3（三線制） |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
豪斯曼接頭 |
|
防爆等級 |
非防爆產品 |
|
防護等級 |
IP65 |
2.測量范圍及工作壓力：表2
|
儀表口徑 |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規耐受壓力（MPa） |
特制耐壓等級（MPa）（法蘭連接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 2, 00 |
80～800 |
40～800 |
1.6 |
2.5、4.0、6.3、12、16 |
四、儀表選型
表3
|
型 號 |
說 明 |
|||||||
|
DC-LWGY─ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公 稱 通 徑 |
4 |
|
|
|
|
|
|
4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h |
|
6 |
6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h |
|||||||
|
10 |
10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h |
|||||||
|
15 |
15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h |
|||||||
|
20 |
20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h |
|||||||
|
25 |
25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h |
|||||||
|
32 |
32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h |
|||||||
|
40 |
40mm，標準量程2～20m3/h，寬量程為1～20m3/h |
|||||||
|
50 |
50mm，標準量程4～40m3/h，寬量程為2～40m3/h |
|||||||
|
65 |
65mm，標準量程7～70m3/h，寬量程為4～70m3/h |
|||||||
|
80 |
80mm，標準量程10～100m3/h，寬量程為5～100m3/h |
|||||||
|
100 |
100mm，標準量程20～200m3/h，寬量程為10～200m3/h |
|||||||
|
125 |
125mm，標準量程25～250m3/h，寬量程為13～250m3/h |
|||||||
|
150 |
150mm，標準量程30～300m3/h，寬量程為15～300m3/h |
|||||||
|
200 |
200mm，標準量程80～800m3/h，寬量程為40～800m3/h |
|||||||
|
類 型 |
N |
+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V |
||||||
|
精度等級 |
05 |
精度0.5級 |
||||||
|
10 |
精度1.0級 |
|||||||
|
渦 輪 類 型 |
W |
寬量程渦輪 |
||||||
|
S |
標準渦輪 |
|||||||
|
材 質 |
S |
304不銹鋼 |
||||||
|
L |
316（L）不銹鋼 |
|||||||
|
防 爆 |
N |
無標記，為非防爆型 |
||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H(x) |
高壓 （參照表2） |
|||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)?span>“公稱通徑”后加“（FL）”
例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要脈沖信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，儀表耐壓16MPa測量范圍為標準量程，其產品型號應為：DC-LWGY-40(FL) /05/S/S/N/H16
