1概述

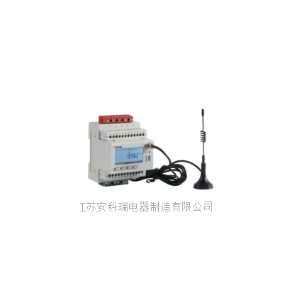

ADW300無線計量?jī)x表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持RS485通訊和Lora、NB、4G、wifi等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

2產品型號規格及功能特點

2．1 ADW300無線計量?jī)x表命名規則

ADW300-HJ無線計量?jī)x表命名規則

備注：K與U不能共選。

2．2 ADW300無線計量?jī)x表功能特點

3技術參數

3.1電氣特性

3.2 環境條件

ADW300環境條件：溫度范圍 工作溫度 -25℃~55℃ 存儲溫度 -40℃~70℃ 濕度 ≤95%（無凝露）<2000m

主要功能特點

3.1測量功能

能測量全電力參數包括電壓U、電流I、有功功率P、無功功率Q、視在功率S、功率因數PF、電壓、電流的相角、電壓不平衡度、電流的不平衡度、頻率F、31次分次諧波、奇偶次總諧波含量及總諧波含量。其中電壓U保留1位小數，頻率F保留2位小數，電流I保留2位小數，功率P保留3位小數, 相角度Φ保留2位小數，不平衡度△保留2位小數。

如：U = 220.1V，f = 49.98HZ, I = 1.99A, P = 0.219KW, Φ= 60.00°, △=0.00%

支持4路測溫，測溫范圍：-40～150℃，精度±2℃

剩余電流檢測，初始量程：0～1000mA，可設置量程倍數（1～60）

3.2計量功能

能計量當前組合有功電能，正向有功電能，反向有功電能，組合無功電能，感性無功電能，容性無功電能,四象限無功電能。

3.3分時功能

三套時段表,一年可以分為4個時區,每套時段表可設14個日時段,4個費率(F1、F2、F3、F4即尖峰平谷) 。分時計費的基本思想就是把電能作為一種商品，利用經濟杠桿，用電高峰期電價高，低谷時電價低，以便削峰填谷，改善用電質量，提高綜合經濟效益。

3.4需量功能

有關需量的相關概念如下：

*大需量：在指定的時間區內需量的*大值叫*大需量

滑差時間：從任意時刻起，按小于需量周期的時間遞推測量需量的方法，所測得的需量叫滑差式需量。遞推時間叫滑差時間

需量周期：連續測量平均功率相等的時間間隔, 也叫窗口時間

缺省需量周期為15分鐘，滑差時間為1分鐘。

能測量4種*大需量與實時需量即正向有功、反向有功、感性無功、容性無功*大需量以及*大需量發生的時間。

3.5歷史電能統計功能

能統計上12月的歷史電能(包括4象限、各費率電能)

3.6開關量輸入輸出功能

有2路開關量輸出，4路開關量輸入，開關量輸出為繼電器輸出，可以實現“遙控”和報警輸出。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信”功能。

3.7無線通訊功能

ADW300支持RS485通訊、LORA通訊、NB、4G及Wifi通訊。關于NB、4G及Wifi通訊的具體協議，可與我司相關人員聯系獲取。
