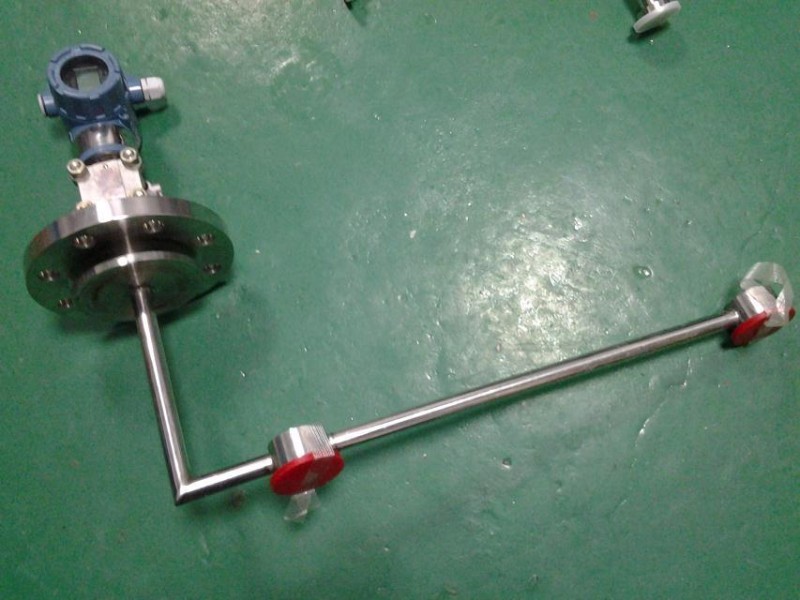

MH5300在線密度計概述
智能在線密度計(也稱在線密度變送器)是一種用于連續在線測量液體濃度和密度的設備,可直接用于工業生產過程中。J智能在線密度計采用差壓式密度計的原理能根據介質在一定垂直距離上的差壓值算
出密度值,并自動進行溫度補償,精度高,可靠性好,安裝使用簡單。
為二線制密度變送器,主要用于工業過程控制,在線密度計根據濃度與密度的大小產生相應的4-20mA信號,可通過數字通信進行遠程校準與監測。

MH5300在線密度計特點
1、 本在線密度計適用于流動或靜止液體, 適合于管道和罐體安裝。
2、 采用一體化結構的兩線制變送器,無活動部件,維護簡單。
3、 連續在線測量液體密度和溫度,無過程中斷.可直接用于生產過程控制。
4、 四位半數字液晶顯示。
5、 溫度和密度兩參數可同時顯示,便于進行行業標密換算。
6、 密度計有幾種不同的觸液材質。
7、 安裝使用方便,插入液體即可顯示讀數。
8、 簡化維修,無需定期清洗。
9、 在線密度計校準無需標準參考源、無需實驗室校準、無過程中斷。
10、本質安全型可用于危險現場. 衛生型可安裝于食品生產現場。

MH5300在線密度計技術指標
1、輸 出:4-20mA電流輸出,疊加數字信號(HART協議)
2、精 度:0.001g/cm3
3、密度量程:0-2g/cm3 ;0-3g/cm3
4、儀表電源:16-30VDC供電,推薦使用24VDC
5、分 辨 率:0.001g/cm3
6、溫度量程:0-100℃ 溫度精度:0.2℃
7、環境溫度:-10~60℃
8、濕度范圍:0-90%

MH5300在線密度計應用領域
1、 奶制品業(煉乳、乳糖、乳酪、干乳酪、乳酸等)
2、 采礦(煤、鉀堿、鹽水、磷酸鹽、鈣化合物、石灰石、銅、金等)
3、 食品加工(番茄汁、葡萄汁、檸檬汁、番茄醬、糖蜜、植物油、果糖漿、果凍、果醬等)
4、 紙漿與造紙業(黑漿、綠漿、紙漿清洗、蒸發器、苛性堿等)
5、 飲料加工(啤酒、軟飲料、果酒、速溶咖啡、麥芽等)
6、 化工(燒堿、酸、尿素、清潔劑、聚合物密度、乙二醇、氯化鈉、氫氧化鈉等)
7、 煉油(潤滑油、芳香劑、燃油、植物油等)
8、 制糖業與釀酒業(榨取果汁、糖漿、葡萄汁、酸橙汁密度、酒精GL度、糖蜜、己烷/乙醇界面等)
9、 石化(天然氣、油氣水洗、煤油、潤滑油、油/水界面等)

MH5300在線密度計安裝須知
1、 在線密度計的原理是建立在靜壓基礎上的雙法蘭差壓法。由于所測液體有時并不是靜止的,它在不斷地循環和攪動。因此用靜壓原理測試密度的裝置就必須克服這些影響。在不適合直接測量的地方要增加附助測試罐,讓密度計工作在流速和波動很小的地方,以保證密度計讀數的穩定。
2、 具體安裝圖由工程現場技術人員根據所購設備的尺寸自己設計決定。
3、 對于流動液體或震動較大的液體測試時要加裝附助測量罐,目的是使測量讀數穩定。現場操作員在調節測量罐內液體流速時要兼顧動態與讀數穩定性兩種要求。
4、 現場安裝密度計時必須要保證兩只壓力中繼器在同一垂直面上,否則會產生測量差。
5、 現場被測液體必須保持沒過兩個測量傳感器
6、 密度計理論上可以根據不同的介質測量出濃度,請使用方根據現場情況自行換算出濃度結果。
MH5300在線密度計故障處理
1、兩只傳感器頭是密度計最脆弱的部位,外力損傷會導致造成密度計損毀。運輸和安裝過程中為了保護傳感器不受損壞,保護罩必須在安裝完成后方能拆除。切記!!
2、密度計出廠時已調整至最佳狀態,非專業人員請勿隨意調整。專業人員在現場校準方法:將密度計垂直插入純水中,支持HART協議的表用手操器調整。具體操作按儀表說明書進行。
3、發現密度變送器不工作時首先檢查電源和地線是否接好。
4、發現變送器讀數和實際嚴重不符時,首先檢查兩膜盒的膜片是否受到外力損傷變形。
MH5300在線密度計注意事項
1.被測溶液是在罐體還是在管道里?兩者的最大壓力不大于5MPa.
2.如果被測溶液是在管道里,溶液的流速不大于0.4米每秒.
3.管道的直徑最小不低于DN80.
4.被測溶液的流量每小時不大于26立方每小時.
5.如果被測物在罐體,客戶需自備防護罩.
6.測量范圍和精度?
