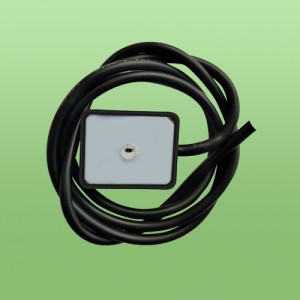

產品概述

本產品是一款用于微弱光環境光線強度測量傳感器，可安裝在對傳感器安裝位置有限的地方，也可安裝在環境濕度較大或水下測量光線強度。傳感器內部采用了目前光照采集方面靈敏度高的數字環境光強度傳感器件，擁有靈敏度高，響應迅速等諸多優點。接近視覺靈敏度的光譜靈敏度特性，峰值靈敏度波長典型值:560nm，受紅外線影響很小。配合高精度的模擬電路，以及程序處理，對光照做了準確的曲線矯正。使可以很準確的輸出光照值。

功能特點

◆自帶背磁設計，可吸附到金屬支架上，安裝方便

◆微弱光環境測量

◆體型小巧美觀，操作簡單

◆整體功耗小

◆殼體結構設計合理，使用壽命長

◆密封性好，測量精度高，穩定性好

適用范圍

廣泛用于氣象站、農業、林業、溫室大棚、養殖、建筑、實驗室、城市照明等的光線強度測量。

工作、存儲條件

工作溫度：-40～85°C

工作濕度：0～100%RH

儲存溫度：-40～125°C

儲存濕度：＜80%（無凝結）

工作原理

傳感器帶有50Hz/60Hz頻率消抖功能實現穩定的測定。透過濾光片的可見光照射到進口光敏二極管，光敏二極管根據可見光照度大小轉換成電信號，電信號進入單片機系統，單片機系統根據溫度感應電路，將采集到的光電信號進行溫度補償。產品支持Modbus-RTU協議格式，并提供多種模擬變送供用戶選擇。

技術參數

供電電壓：5V～24V DC

測量范圍：0～2000 Lux   0～5000 Lux   0～50000 Lux

測量精度：±5%

分 辨 率：1Lux

信號輸出：

電壓型

信號范圍：0.4～2V

電流型

信號范圍：4～20mA

TTL通信

傳送距離＜2000mm

設備功耗：<25mA

防護等級：IP68

響應時間：2s

光譜范圍：400～760nm

長期穩定性：＜2%/年

探頭線長：1m（標配）

尺寸、重量

外型尺寸：L47*W37*H16（mm）

整機重量：93（g）
