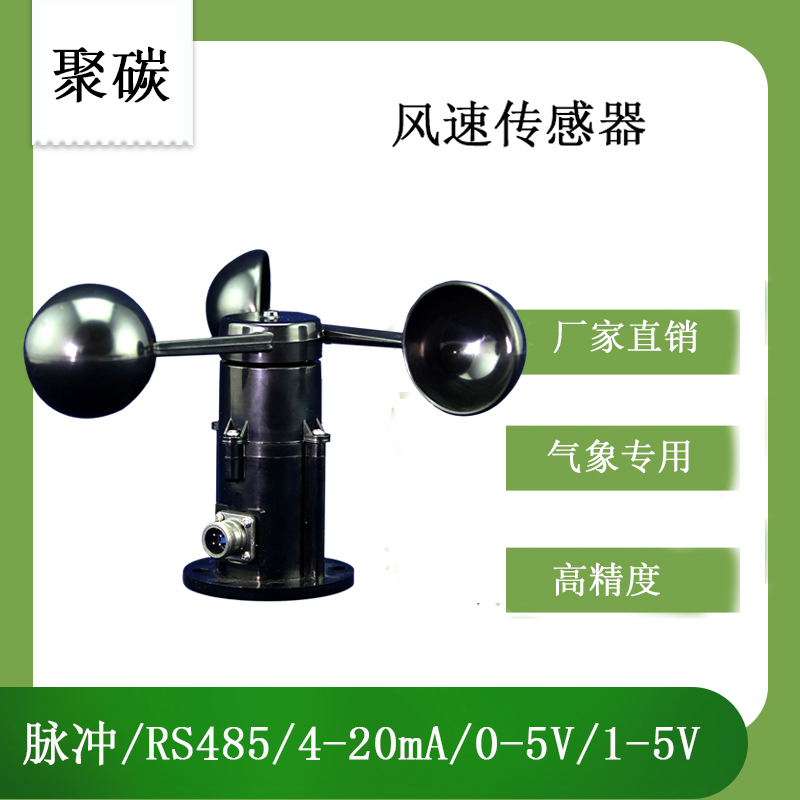

產品概述

本產品主要采用聚合物碳纖維為原材料，具有良好的防腐、防侵蝕等特點，能夠保證儀器長期使用不起銹，同時配合內部順滑的軸承系統，確保了信息采集的準確性。外型小巧輕便，便于攜帶和組裝，三杯設計理念可以獲得外部環境信息。

功能特點

◆體積小，攜帶方便、安裝簡捷

◆測量精度高，量程寬，穩定性好

◆結構設計合理，外觀質量佳

◆數據信息線性度好，信號傳輸距離長，抗外界干擾能力強

適用范圍

可廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。

工作、存儲條件

工作溫度：-40～85°C 工作濕度：0～100%RH

儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）

固定方式

采用法蘭安裝方法，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤Φ65mm，在Φ50mm的圓周上開四個均Φ6mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器保持在水平，確保風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。

技術參數

啟動風力：0.2-0.4 m/s

測量精度：±(0.3+0.03V)m/s(V表示風速示值)

信號輸出：

電壓型

量 程：0-32. 4 m/s

供電電壓：7V-24 V   DC

輸出信號：0.4-2V

風速值=（輸出電壓-0.4）/1.6*32.4

供電電壓：12V-24 V   DC

輸出信號：0-5 V 、1-5 V

風速值=輸出電壓/5*32.4

風速值=（輸出電壓-1）/4*32.4

電流型

量 程：0-32. 4 m/s

供電電壓：12V-24V   DC

輸出信號：4-20 mA

負載能力：≤200Ω

風速值=（輸出電流-4）/16*32.4

脈沖型（霍爾）

量 程：0-60 m/s

輸出信號：脈沖(每個脈沖對應0.88m/s)

信號說明：內加上拉電阻邏輯1=VCC，邏輯0=GND

供電電壓：5V-24V   DC

485型

量 程：0-32. 4 m/s

供電電壓：7V-24V   DC

通信協議：Modbus-RTU

設備功耗：<15mA

上電響應時間：2s

尺寸、重量

外型尺寸：如下圖

整機重量：98g
